製品概要

完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります

製品情報

ただいまオンラインでのご説明を行っております

お気軽に
ご相談
ください

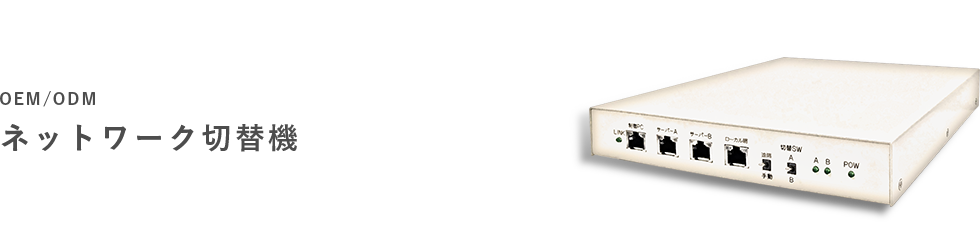

ネットワーク切替機

インターフェース

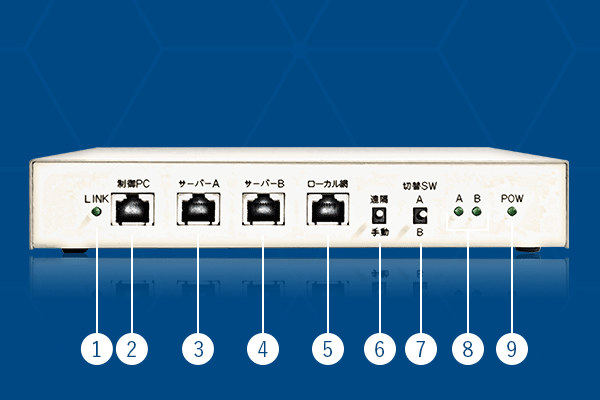

前面

1: LAN LINK表示LED
2: 制御PC接続ポート
3: サーバーA接続ポート
4: サーバーB接続ポート
5: ローカル網接続ポート
6: 遠隔/手動、制御切替スイッチ
7: サーバーA/B手動切替スイッチ
8: サーバーA/B接続状態LED
9: POWER表示 LED

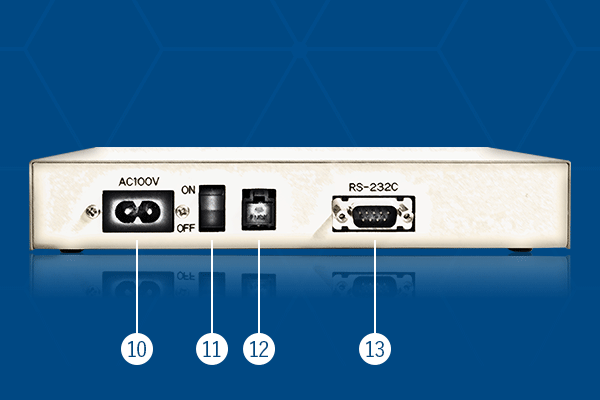

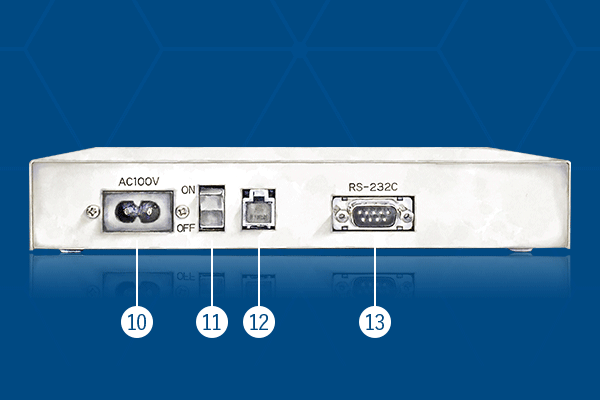

背面

10: 電源入力ジャック
11: 電源スイッチ
12: ヒューズボックス
13: RS-232Cポート

製品詳細

LAN回線を物理的に切り替える装置です。
A、B、2つのどちらかのRJ-45ともう一方のRJ-45を接続します。
切替は装置上の切替スイッチによる手動切り替え、またはTCP、UDPのコマンドによる遠隔切り替えが可能です。

周囲湿度95%に対応
湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

接続例

特長

1.ラッチングリレーによる物理的な切り替えなので、本体電源が切れても接続を維持します。
2.産業用途向け
 当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、
 停止することが許されないシステムソリューションへの導入に適しています。
3.RoHS指令対応

機能

1.本体スイッチによるA、B切り替え
2.TCP、UDPコマンドによるA、B切り替え
3.RS-232CによるA、B切り替え

用途

1.マスター/スレーブサーバーの切替
2.ネットワーク網の冗長化

仕様

仕様項目仕様内容
イーサネットポート数:1ポート
インターフェイス:CSMA/CD (IEEE802.3)
コネクタ:RJ-45
通信速度:10/100Mbps 自動認識
RS-232Cコネクタ:D-SUB9ピン(オス)
通信速度:110bps~230.4kbps
フロー制御:RTS/CTSまたはなし
データ長:7または8ビット
パリティー:なし、偶数、奇数
ストップ:1または2ビット
電源電圧AC85V~125V 50/60Hz
外形寸法205(W)×250(D)×34(H)mm (突起物含まず)
動作周囲温度-20℃~60℃
動作周囲湿度20%~95% (結露しないこと)
条件項目条件内容
静電気・放電試験IEC61000-4-2 レベル3 準拠
ファーストトランジェント・バースト試験IEC61000-4-4 レベル3 準拠
方形波インパルス・ノイズ試験NECA TR-28 相当 レベル3 準拠
雷サージ試験IEC61000-4-5 レベル3 準拠
正弦波振動試験JIS-C-60068-2-6 準拠
低温試験JIS-C-60068-2-1 準拠
高温試験JIS-C-60068-2-2 準拠
温湿度サイクル試験JIS-C-60068-2-30 準拠
VCCIClassB 準拠
