製品概要

完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります

製品情報

インターフェース

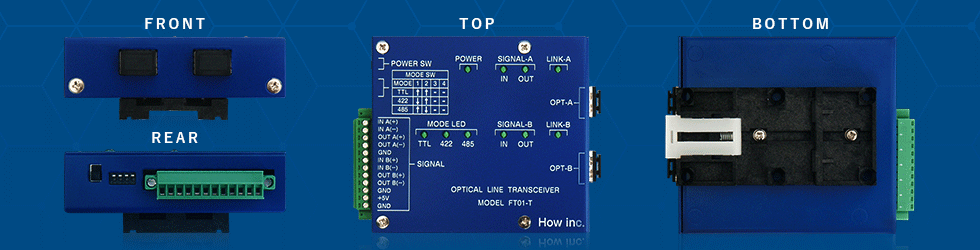

前面

1: SFPポート

背面

2: 電源スイッチ
3: 設定スイッチ
4: 入出力端子台

上面

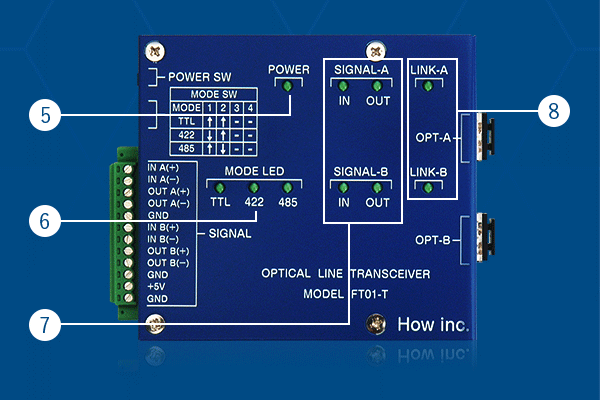

5: 本体電源表示LED
6: モード表示LED
7: 電気信号(A,B)入出力表示LED
8: リンク表示LED

底面

9: DINレール取付プレート

製品詳細

「SFPdeパルス(FT01-T)」は、電気信号を光信号に変換して送信し、光信号を受信して電気信号に変換する回路を、2系統備えたDINレール取付型の光トランシーバーです。
電気信号は設定スイッチによりTTL、RS-422、RS-485から選択できます。

周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

接続例

特長

1.産業用途向け
当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、停止することが許されないシステムソリューションへの導入に適しております。
2.RoHS指令対応

機能

1.電気信号延長装置
本機器は、電気信号(TTL、RS-422、RS-485)と光信号を独自の変調方式にて相互に変換するメディアコンバーターです。本機器をSFPを介して光ファイバケーブルで接続することで電気信号の伝送距離を延長することができます。
2.選定できるSFPインターフェース
SFPインターフェースはMSA準拠のスロットになっている為、伝送距離に応じてSFPモジュール、光ファイバケーブルを選定できます。

仕様

SFPインターフェース : SFP MSA 準拠
コネクタ : SFP スロット(メス)
TTL入力電圧 : VIH 2.0V 以上、VIL 0.8V 以下 (入力電圧範囲 0 ~ 5V)
出力電圧 : VOH 3.7V 以上、VOL 0.6V 以下 (出力電圧範囲 0 ~ 5V、出力電流 ±24mA max)
コネクタ : 脱着式端子台
RS-422 / RS-485入力電圧 : 差動電圧 0.3V以上 (入力コモン電圧範囲 -7V ~ 12V)
出力電圧 : 差動電圧 1.5V以上 (終端抵抗 54Ω時、出力電圧範囲 0 ~ 5V)
通信形式 : 全二重
終端抵抗 : RS-422モード 120Ω、RS-485モード なし
コネクタ : 脱着式端子台
伝送速度DC ~3Mbps
電源電圧DC 5V ±5%
消費電力3.5W (MAX) 1.25GbpsSFP トランシーバ使用時
外形寸法90(W)×100(D)×25(H)mm (突起物含まず)
DINレール35mm幅、ワンタッチ取付タイプ
使用周囲温度-10℃ ~ 60℃
保存周囲温度-20℃ ~ 85℃
周囲湿度20% ~ 95% (結露しないこと)
重量約 0.4 kg
