製品概要
完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります
LANでデジタル入出力の監視制御ができる装置です。
01
TCP通信、UDP通信、Webサーバ機能、メール送信機能、SNMPエージェント機能、Syslog機能など全て組込まれています。
02

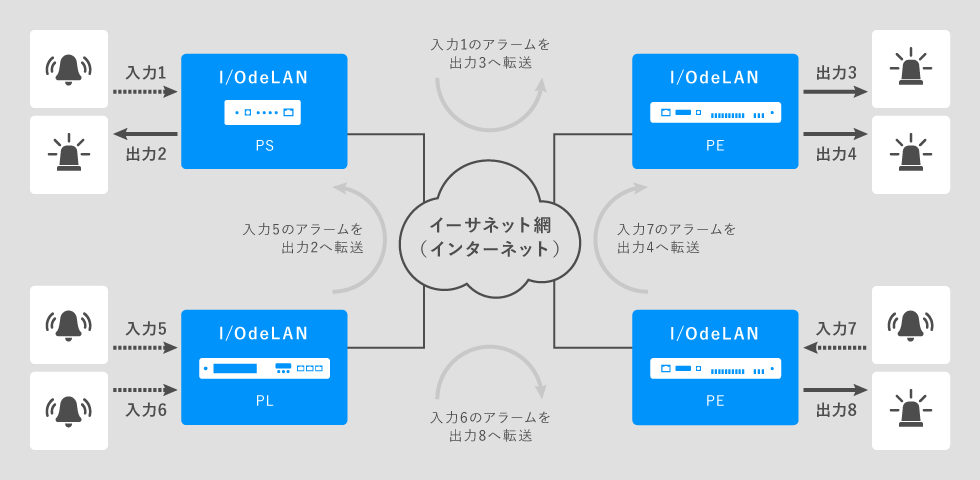

各入出力チャンネル毎に接点信号の伝送先を指定できるため、本装置シリーズＮ台かつそれぞれの入出力チャンネルをマルチに接続することができます。
03
当社では設計を一切、外に出しておらず、ソフト、ハードとも自社設計しているので、お客様オリジナルのカスタムにも容易に対応できます。
04

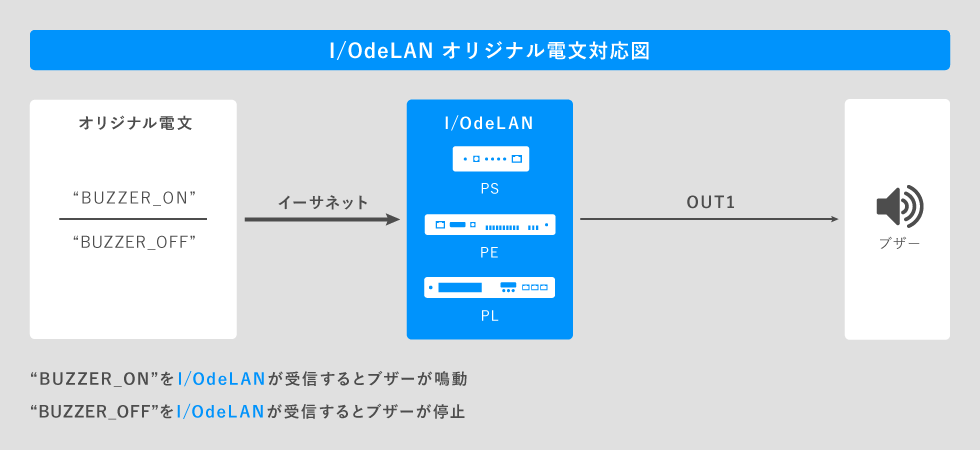

オリジナル電文でデジタル入出力信号を監視制御できるようにカスタム対応ができます。
05
製品は100％国内製造しており、十年単位での長期安定供給を保証しております。
06
100％社内設計ですので、カスタム及びトラブル時のサポート体制も万全です。
07
ACアダプターではなく、内蔵電源を使用しているため、高寿命かつ電源ノイズに強いです。
08
ファンレス製品ですので、ファン故障の心配がなく、高寿命です。
09
筐体にスリットがないため、粉塵が筐体内に侵入しづらく、悪環境でも故障しづらいです。
10
使用温度-20～60℃、使用湿度10～95％RHと広範囲です。
11
MACによるロック機能やSSLに対応しております。
近年は、標準品よりも、上例のようなお客様専用のカスタムを行った製品を販売していることがほとんどです。ハード的にも産業用途向けに非常に強い設計・試験を行っており、例えば下記のような環境試験を行います。
静電気試験は製品に人が近づいた時に静電気が発生することを想定した試験です。
人が触れる可能性のある部分に静電気を発生させた時に異常動作や破損することなく動作し続けることを確認します。
電源通信ラインにノイズが加わった時を想定した試験です。ノイズを加えている間に製品が動作異常や破損することなく動作し続けることを確認します。
製品の動作温度保証内で最も厳しい環境下に設置された時を想定した試験です。
厳しい環境下においても異常動作や破損することなく動作し続けることを確認します。
製品を使用している際に漏電による被害が出ないことを確認する試験です。
製品から規定した一定以上の漏れ電流が流れていないことを確認します。
製品が稼働している際に周辺機器に被害が出ないことを確認する試験です。
製品から定められた一定以上の電磁波を出していないことを確認します。
24時間365日止まらないものづくりを30年
当社は創業より30数年間、防災機器や監視制御装置を作り続けており、24時間365日止まらないものづくりを行ってきました。本製品にはそのノウハウが生かされています。
近年のICの多くはバグを内包
例えば、LANコントローラーをはじめ、近年のICは高性能化しているためそのものにバグを内包していることが多いです。そのICバグを放置したモノ作りを行うと、原因不明で停止する製品となります。当社機器はそうしたICをドライバ（＝ソフトウェア）で定期的に監視し、ICバグ発生時、ソフトウェアでICバグを解除する機能が組み込まれており、機能停止しないセーフティな製品としています。こういった対策を行っていないルーターやネットワークカメラなどが数ヶ月に一回など動作不能に陥ります。
以上のように本製品は産業用途向けに特化したものになります。
産業用途向けの安心・確実をお求めのお客様は是非、
当社製品をご一考ください。
全力でサポート致します！
ハウの製品は小規模から大手まで幅広く導入いただいております
製品情報
インターフェース
前面
1: 電源表示LED
2: LCD表示器
3: RS-232Cポート
4: 動作モード設定ロータリースイッチ
5: INCスイッチ
6: DECスイッチ
7: SETスイッチ
8: LANポート
9: LAN状態表示LED
10: LAN状態表示LED
背面
11: デジタル入力コネクタ
12: デジタル出力コネクタ
13: 電源入力ジャック
14: FUSE
15: 電源スイッチ
基板
基板での納品も可能です。
ねじ穴がついておりますので、お客様の盤内にそのまま固定できます。
大きさやねじ位置が合わない場合、形状などカスタムしますのでご相談ください。
io基板
製品詳細
「DC電源版 多点版I/OdeLAN」発売開始！
「I/OdeLAN(PL03)」 は、絶縁型デジタル出力96点、絶縁型デジタル入力16点を、イーサネットまたはシリアルポート(RS-232C)を用いて監視・制御できる接点監視制御装置です。
TCPやUDPによる監視・制御のほかパソコンのWebブラウザやSNMPマネージャーでも監視・制御ができます。デジタル入出力の変化をメール送信機能によってパソコンや携帯電話に通知できるため、万一の時でも素早く対応できます。
モバイルルーターで3G網に繋げれば、スマートフォンから見ることも操作することもできます。ドメイン名を使用するとDNSサーバーやダイナミックDNS(DDNS)サービスを利用できます。
周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

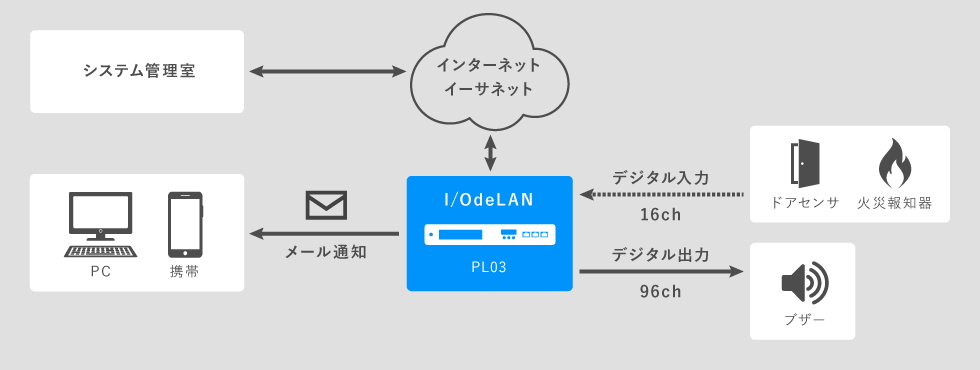

接続例
採用実績
こちらのページで更に多くの導入企業様をご紹介しています
特長
1.産業用途向け
当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、停止することが許されないシステムへの監視・制御に適しています。
●使用周囲温度-20℃～60℃ ●周囲湿度95%RH対応 ●VCCI classA準拠 各種ノイズ試験・環境試験クリア ●絶縁型デジタル入出力 ●19インチラック 1Uサイズで多点監視 (別売：ラックマウント金具)
2.多彩な接続構成
お客様の用途に合わせ「I/OdeLAN」シリーズを自由に組み合わせて使用できます。
●多点版PL01(入力96点)とPL03をネットワーク接続することで96点接点信号を離れた場所に簡単に転送できます。
●点在する設備に少点版PS02(入出力4点)を設置しPL03とネットワーク接続することで最大96カ所の設備を集中監視できます。
3.パソコンや携帯電話との連携
パソコンのWebブラウザやSNMPマネージャーで監視・制御ができます。デジタル入出力の変化をメール送信機能によってパソコンや携帯電話に通知できるため、万一の時でも素早く対応できます。
4.LANポートを3ポート装備
（通信速度10M/100M、ケーブル種類 ストレート/クロス自動認識)
5.RoHS指令対応
機能
1.TCP/IP,UDP/IP送受信機能
2.SNMPエージェント機能
3.Webサーバ機能
4.メール送信機能
5.syslog機能
6.RS-232C送受信機能
7.SSL対応
用途
防災・防犯システム
・空港・港湾などの広域防犯・防災システム
・屋外監視カメラの通信制御システム
・倉庫・店舗の防犯システム
装置・設備の管理
・ビル・工場・倉庫の設備アラーム監視システム
・設備稼働状態監視
仕様
| 仕様項目 | 仕様内容 |
| デジタル入力 | 点数：16点 インターフェイス：フォトカプラ入力（無電圧接点入力タイプ） 特性：DC12V 最大5mA 接続抵抗1kΩ以下 コネクタ：32ピン ハーフピッチ フラットケーブル用コネクタ（ヒロセ HIF6-32PA-1.27DS相当品） |
| デジタル出力 | 点数：96点 無電圧リレー接点出力 特性：DC30V 0.1AまたはAC60V 0.1Ａ 応答時間100ｍｓ以下 コネクタ：50ピン ハーフピッチ フラットケーブル用コネクタ（ヒロセ HIF6-50PA-1.27DS相当品） |
| RS-232C | ポート数：1ポート 通信速度：300bps～115.2kbps コネクタ：D-SUB9ピン（オス） フロー制御：RTS/CTSまたはなし |
| イーサネット | ポート数：3ポート インターフェイス：CSMA/CD (IEEE802.3) コネクタ：RJ-45 通信速度：10/100Mbps MDI/MDI-X 自動認識 |
| LCD表示 | 24桁×2行英数字キャラクタ表示器 バックライト付き |
| 電源電圧 | AC85V～240V 50/60Hz DC32V～DC76V |
| 消費電力 | 20VA |
| 外形寸法 | 285(W)×250(D)×43.5(H)mm（突起物含まず） |
| 動作環境 | -20℃～60℃ 10%～95%RH（結露しないこと） |
| 質量 | 約3.1kg |
| 条件項目 | 条件内容 |
| 静電気・放電試験 | IEC61000-4-2 レベル3準拠 |
| ファーストトランジェント・バースト試験 | IEC61000-4-4 レベル3準拠 |
| 方形波インパルス・ノイズ試験 | NECA TR-28相当 レベル3準拠 |
| 雷サージ試験 | IEC61000-4-5 レベル3準拠 |
| 正弦波振動試験 | JIS-C-0040準拠 |
| 耐温度性 低温・高温試験 | JIS-C-0020準拠 |
| 耐温度性 温湿度サイクル試験 | JIS-C-0027準拠 |
| 絶縁抵抗・絶縁耐圧試験 | JIS-C-0704準拠 |
| VCCI | ClassA準拠 |
別売アクセサリー
端子台型式備考
株式会社ミスミ MWS-M50-HT50 50ピン ハーフピッチ フラットケーブル用
株式会社ミスミ MWS-M34-HT34 32ピン ハーフピッチ フラットケーブル用
フラットケーブル型式備考
KL-1356-10A50ピン MWS-M50-HT50用（標準品 30cm）
KL-1356-11A32ピン MWS-M34-HT34用（標準品 30cm）
ラックマウント金具型式備考
MQ-1356-03A インチラック仕様（1セット2個）
MQ-1356-04A JISラック仕様（1セット2個）
