製品概要

完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります

製品情報

インターフェース

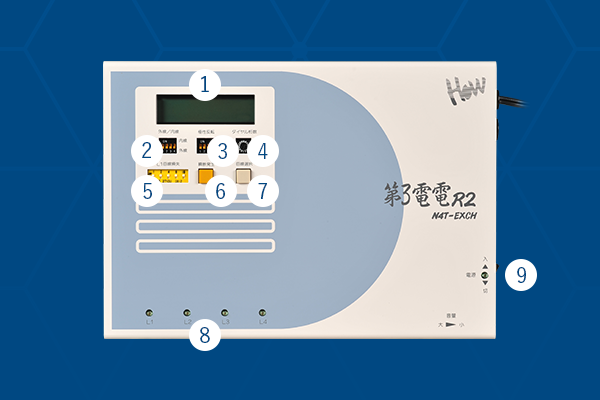

上面

1: LCD表示器
2: 外線/内線設定スイッチ
3: 極性反転有/無設定スイッチ
4: ダイヤル桁数設定スイッチ
5: L1回線損失設定スイッチ
6: 瞬断発生スイッチ
7: 回線選択スイッチ
8: L1〜L4回線状態表示LED
9: 電源表示LED

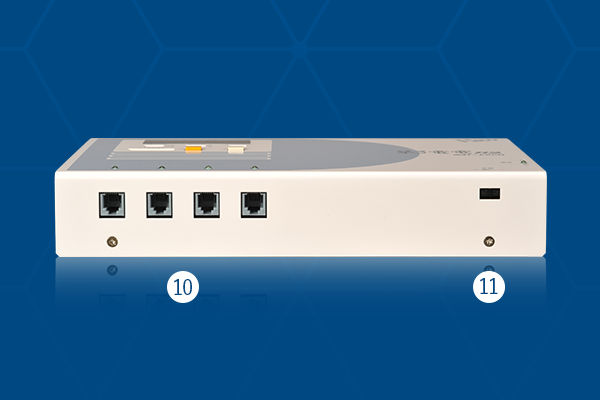

前面

10: L1〜L4回線
11: 音量ボリューム

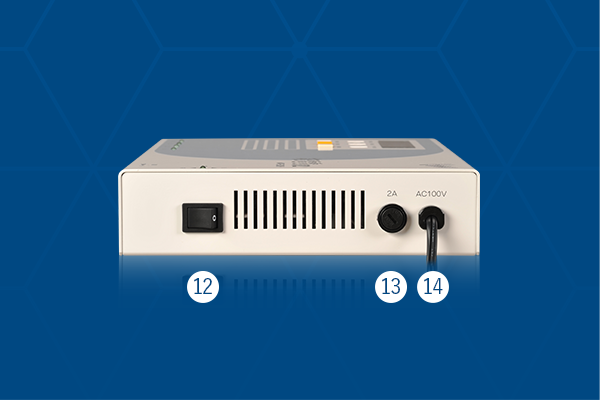

背面

12: 電源スイッチ
13: FUSE
14: 電源入力ケーブル

製品詳細

第3電電R2販売終了のお知らせ

「第3電電R2(N4T-EXCH)」は、電話回線の交換動作を疑似的に行う装置です。回線数は4回線で電話機等を4台まで接続でき同時2通話ができます。
電話機やFAX等の試験、通信用ソフトウェアのデバッグ等に使用することができます。
試験モードにする回線単独でも、PB信号モニタや各種の信号(DT、BT、RBT、IR信号等)を送出することができます。

接続例

特長

 1.ダイヤル番号の全桁数表示(16桁×2行 LCD表示)
 2.瞬断発生機能
 3.回線損失アッテネータ(0~31dB)L1回線のみ
 4.各種の試験信号送出(ダイヤルトーン、ビジートーン、リンガ etc.)
 5.回線のスピーカモニタ PB信号モニタ
 6.DP/PB信号自動判別(DP10PPS/20PPS、PB)
 7.回線極性反転 有/無 設定可能
 8.発信動作の外線/内線 設定可能(第2ダイヤルトーン送出)
 9.ダイヤル桁数設定(1~15桁)
10.回線のフック状態、呼出し及び接続状態表示

機能

一般のアナログ公衆回線規格に準じた動作を行いますので、アナログ端末機器等(電話機、電話モデム、FAX、etc.)を試験する場合、公衆回線に接続することなく機器の試験を行うことができます。

 1.被呼先掛強切タイミング (3秒)
 2.受話器外しタイミング (25秒)
 3.部分ダイヤルタイミング (25秒)
 4.信号弁別タイミング (200mS)
 5.発信側終話極性反転 (600mS)

用途

 1.通信用ソフトウェアのデバッグ
 2.端末機器の試験、調整等
 3.電話機、FAX等のデモンストレーション
 4.各種イベントの仮設電話機として
 5.パソコン通信の実習等

 ※本装置はNTT等の実回線との接続はできません。

仕様

電源AC90V~AC110V 50/60Hz
消費電力30VA(MAX)
外形寸法260(W)×185(D)×45(H) (突起物含まず)
動作環境5℃~40℃ 0%~80%RH (結露しないこと)
重量約1.8kg
回線数4回線(同時2通話可能)
回線性能周波数帯域:300Hz~3.4kHz
通話損失:600Hz~3.4kHz 6dB以下
PB入力レベル:-30dBm~0dBm
回線電流:20mA~30mA
インターフェース:モジュラーコネクタ
信号規格回線開放電圧:DC48V
ダイヤルトーン:400Hz 連続音 送出レベル:-20dBm
第2ダイヤルトーン:400Hz 断続音 送出レベル:-20dBm 125mS ON/125mS OFF
ビジートーン:400Hz 断続音 送出レベル:-20dBm 500mS ON/500mS OFF
リングバックトーン:400Hzを16Hzで変調 送出レベル:-20dBm 断続音 1秒ON/2秒OFF
インターリンギング:16Hz 断続音 送出レベル:AC80VrmS 1秒ON/2秒OFF

ダウンロード

 ・外観図
