製品概要

完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります

ズバリ!!こんな製品です

LANでデジタル入出力の監視制御ができる装置です。

だから!!こんな違いがあります

特長
01
充実したミドルウェア

TCP通信、UDP通信、Webサーバ機能、メール送信機能、SNMPエージェント機能、SYSLOG機能など全て組込まれています。

特長
02

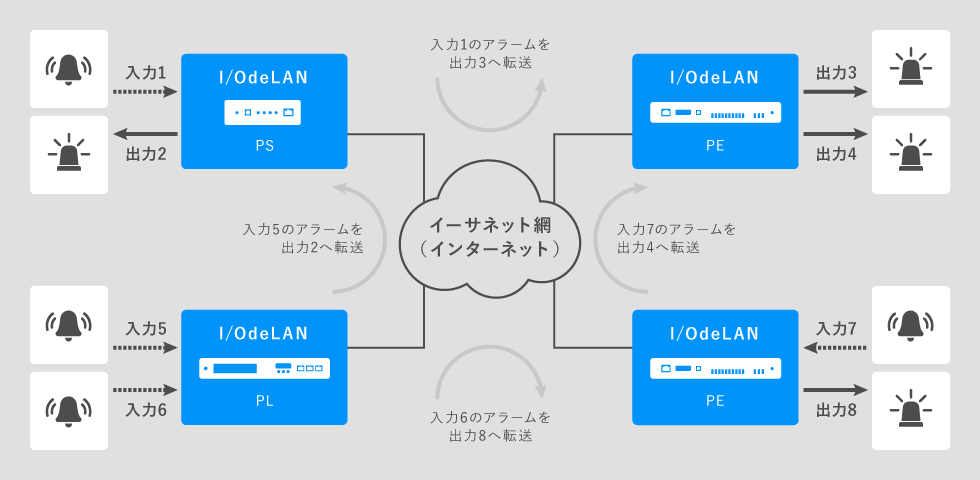

チャンネル単位での伝送先指定

各入出力チャンネル毎に接点信号の伝送先を指定できるため、本装置シリーズN台かつそれぞれの入出力チャンネルをマルチに接続することができます。

特長
03
きめ細かいカスタム対応

当社では設計を一切、外に出しておらず、ソフト、ハードとも自社設計しているので、お客様オリジナルのカスタムにも容易に対応できます。

特長
04

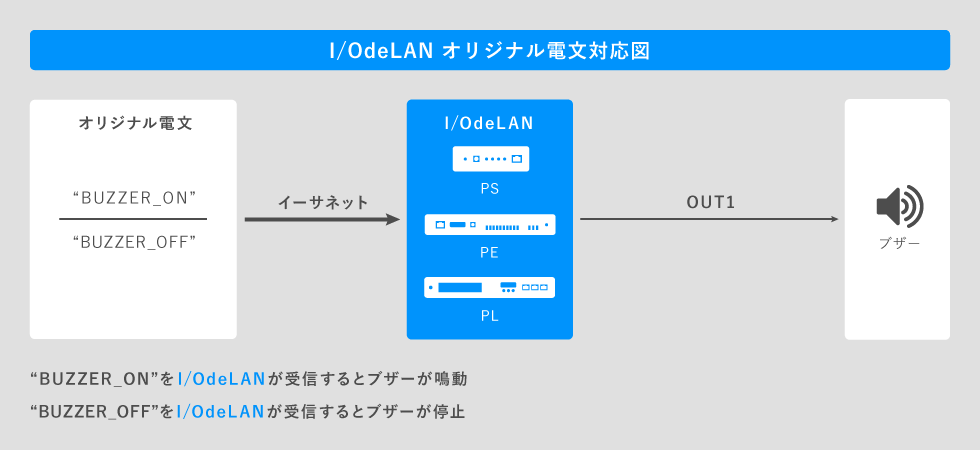

カスタム例:オリジナル電文への対応

オリジナル電文でデジタル入出力信号を監視制御できるようにカスタム対応ができます。

特長
05
長期安定供給

製品は100%国内製造しており、十年単位での長期安定供給を保証しております。

特長
06
社内設計

100%社内設計ですので、カスタム及びトラブル時のサポート体制も万全です。

特長
07
内蔵電源使用

ACアダプターではなく、内蔵電源を使用しているため、高寿命かつ電源ノイズに強いです。

特長
08
ファンレス製品

ファンレス製品ですので、ファン故障の心配がなく、高寿命です。

特長
09
筐体にスリッドがない

筐体にスリッドがないため、粉塵が筐体内に侵入しづらく、悪環境でも故障しづらいです。

特長
10
使用温度範囲、湿度範囲

使用温度-20~60℃、使用湿度20~95%RHと広範囲です。

近年は、標準品よりも、上例のようなお客様専用のカスタムを行った製品を販売していることがほとんどです。ハード的にも産業用途向けに非常に強い設計・試験を行っており、例えば下記のような環境試験を行います。

24時間365日止まらないものづくりを30年

当社は創業より30数年間、防災機器や監視制御装置を作り続けており、24時間365日止まらないものづくりを行ってきました。本製品にはそのノウハウが生かされています。

近年のICの多くはバグを内包

例えば、LANコントローラーをはじめ、近年のICは高性能化しているためそのものにバグを内包していることが多いです。そのICバグを放置したモノ作りを行うと、原因不明で停止する製品となります。当社機器はそうしたICをドライバ(=ソフトウェア)で定期的に監視し、ICバグ発生時、ソフトウェアでICバグを解除する機能が組み込まれており、機能停止しないセーフティな製品としています。こういった対策を行っていないルーターやネットワークカメラなどが数ヶ月に一回など動作不能に陥ります。

以上のように本製品は産業用途向けに特化したものになります。
産業用途向けの安心・確実をお求めのお客様は是非、
当社製品をご一考ください。
全力でサポート致します!

採用実績

古河電気工業(株)、 ホーチキ(株)、 (株)日立製作所、 日本光電工業(株)、 池上通信機(株)、 NTTコムソリューションズ(株)、 (株)日立国際電気、 朝日放送(株)、 古河C&B(株)、(株)NHKアイテック、日本無線(株)、NECパーチェシングサービス(株)、パナソニックSSマーケティング(株)、大井電気(株)、(株)芙蓉ビデオエージェンシー、日興電気通信(株)、(株)マースエンジニアリング

製品情報

インタフェース

前面

1: 電源表示LED
2: LCD表示器
3: RS-232Cポート
4: 動作モード設定ロータリースイッチ
5: INCスイッチ
6: DECスイッチ
7: SETスイッチ
8: LANポート
9: LAN状態表示LED
10: LAN状態表示LED

背面

11: デジタル出力コネクタ
12: デジタル入力コネクタ
13: 電源入力ジャック
14: FUSE
15: 電源スイッチ

製品詳細

「DC電源版 多点版I/OdeLAN」発売開始!

「I/OdeLAN(PL01/PL02)」は、絶縁型デジタル入力96点・絶縁型デジタル出力16点を、イーサネットまたはシリアルポート(RS-232C)を経由して監視・制御できる接点監視制御装置です。
TCPやUDPによる監視・制御のほかパソコンのWebブラウザやSNMPマネージャーでも監視・制御ができます。デジタル入出力の変化をメール送信機能によってパソコンや携帯電話に通知できるため、万一の時でも素早く対応できます。
モバイルルーターで3G網に繋げれば、スマートフォンから見ることも操作することもできます。ドメイン名を使用するとDNSサーバーやダイナミックDNS(DDNS)サービスを利用できます。

周囲湿度95%に対応
PL01/PL02は従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

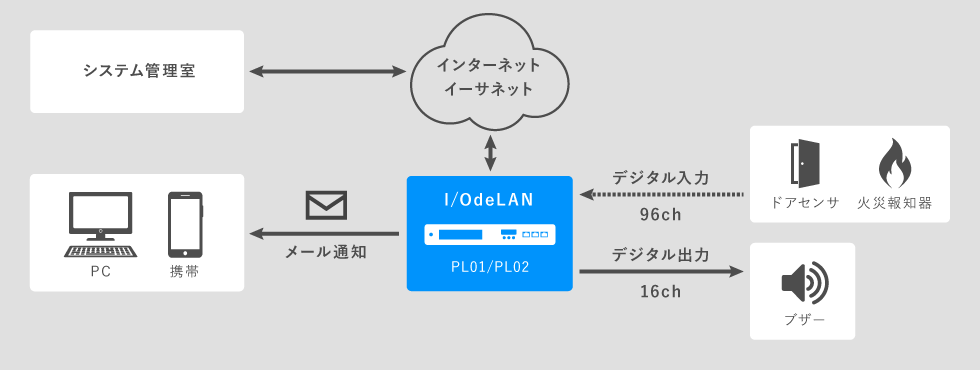

接続例

特長

 1.絶縁型デジタル入力96点・絶縁型デジタル出力16点
 2.VCCI classA準拠 各種ノイズ試験・環境試験クリア(IEC61000シリーズ、JIS0704等)
 3.LANポートを3ポート装備(通信速度10M/100M、ケーブル種類 ストレート/クロス自動認識)
 4.19インチラック 1Uサイズで多点監視 (別売:ラックマウント金具)
 5.動作保証温度 -20℃~60℃、周囲湿度 20%~95%RH
 6.RoHS指令対応

機能

 1.TCP/IP,UDP/IP送受信機能
 2.SNMPエージェント機能
 3.Webサーバ機能
 4.メール送信機能
 5.syslog機能
 6.RS-232C送受信機能

用途

防災・防犯システム
 ・空港・港湾などの広域防犯・防災システム
 ・屋外監視カメラの通信制御システム
 ・倉庫・店舗の防犯システム

装置・設備の管理
 ・ビル・工場・倉庫の設備アラーム監視システム
 ・設備稼働状態監視

仕様

PL01PL02
デジタル入力点数:96チャンネル
インターフェース:フォトカプラ入力(無電圧入力タイプ)
特性:DC12V 最大5mA 接続抵抗1kΩ以下
コネクタ:50ピン ハーフピッチ フラットケーブル用コネクタ (ヒロセ HIF6-50PA-1.27DS相当品)

点数:96チャンネル
インターフェース:フォトカプラ入力(有電圧入力タイプ)
特性:DC12V~48V
コネクタ:50ピン ハーフピッチ フラットケーブル用コネクタ (ヒロセ HIF6-50PA-1.27DS相当品)
デジタル出力
点数:16チャンネル
インターフェース:無電圧リレー接点出力
特性:DC30V 0.1AまたはAC60Vrms 0.1Arms 応答時間100ms以下
コネクタ:32ピン ハーフピッチ フラットケーブル用コネクタ (ヒロセ HIF6-32PA-1.27DS相当品)

点数:16チャンネル
インターフェース:無電圧リレー接点出力
特性:DC30V 0.1AまたはAC60Vrms 0.1Arms 応答時間100ms以下
コネクタ:32ピン ハーフピッチ フラットケーブル用コネクタ (ヒロセ HIF6-32PA-1.27DS相当品)
RS-232C点数:1チャンネル
通信速度:300bps~115.2kbps
コネクタ:D-SUB9ピン(オス)
フロー制御:RTS/CTSまたはなし
点数:1チャンネル
通信速度:300bps~115.2kbps
コネクタ:D-SUB9ピン(オス)
フロー制御:RTS/CTSまたはなし
イーサネットポート数:3ポート
インターフェース:CSMA/CD(IEEE802.3)
コネクタ:RJ-45
通信速度:10/100Mbps 自動認識
ポート数:3ポート
インターフェース:CSMA/CD(IEEE802.3)
コネクタ:RJ-45
通信速度:10/100Mbps 自動認識
LCD表示24桁×2行英数字キャラクタ表示器 バックライト付き24桁×2行英数字キャラクタ表示器 バックライト付き
電源AC85V~264V 50/60Hz
DC-32V~DC-76V
AC85V~264V 50/60Hz
DC-32V~DC-76V
消費電力20VA20VA
外形寸法280(W)×250(D)×43.5(H)mm (突起物含まず)280(W)×250(D)×43.5(H)mm (突起物含まず)
動作環境-20℃~60℃ 20%~95%RH (結露しないこと)-20℃~60℃ 20%~95%RH (結露しないこと)
重量約3.1kg約3.1kg

導入事例・活用事例

 ・IO対向監視制御システム
 ・ARCNET 接点入出力構成例

別売アクセサリー

端子台型式備考
IDEC株式会社BX1D-S50A50ピン ハーフピッチ フラットケーブル用
IDEC株式会社BX1D-S34A32ピン ハーフピッチ フラットケーブル用

フラットケーブル型式備考
KL-1356-10A50ピン BX1D-S50A用(標準品 30cm)
KL-1356-11A32ピン BX1D-S34A用(標準品 30cm)

ラックマウント金具型式備考
MQ-1356-03Aインチラック仕様(1セット2個)
MQ-1356-04AJISラック仕様(1セット2個)

ダウンロード

 ・外観図
 ・外観図DXF(PL01)
 ・外観図DXF (PL02)
