製品概要
完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります
RS232でマスタ1ch対スレーブ4chの通信ができる装置です。
マスタがデータを受信するとスレーブに一斉または個別に送信し、
スレーブが受信したデータは時間/バイト数/データの区切りで
自動的にマスタに送信することができます。
01
マスタとスレーブ間の送信は自動で行うので、本装置への送受信要求は必要なく、システムを簡易化できます。
02
複数のスレーブが同時にデータを受信しても、順次マスタへパケット化し送信するため、データは混在せず通信できます。
03
当社では設計を一切、外に出しておらず、ソフト、ハードとも自社設計しているので、お客様オリジナルのカスタムにも容易に対応できます。
04

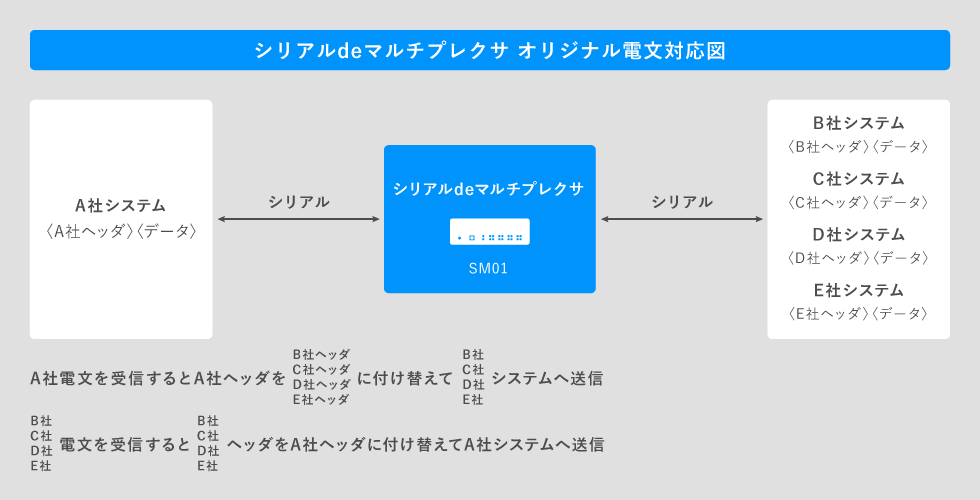

下図のようにオリジナル電文を本装置で置換し、機器間の通信を取り持つようなカスタム対応ができます。
05
製品は100％国内製造しており、十年単位での長期安定供給を保証しております。
06
100％社内設計ですので、カスタム及びトラブル時のサポート体制も万全です。
07
ACアダプターではなく、内蔵電源を使用しているため、高寿命かつ電源ノイズに強いです。
08
ファンレス製品ですので、ファン故障の心配がなく、高寿命です。
09
筐体にスリットがないため、粉塵が筐体内に侵入しづらく、悪環境でも故障しづらいです。
10
使用温度-20～60℃、使用湿度10～95％RHと広範囲です。
近年は、標準品よりも、上例のようなお客様専用のカスタムを行った製品を販売していることがほとんどです。ハード的にも産業用途向けに非常に強い設計・試験を行っており、例えば下記のような環境試験を行います。
静電気試験は製品に人が近づいた時に静電気が発生することを想定した試験です。
人が触れる可能性のある部分に静電気を発生させた時に異常動作や破損することなく動作し続けることを確認します。
電源通信ラインにノイズが加わった時を想定した試験です。ノイズを加えている間に製品が動作異常や破損することなく動作し続けることを確認します。
製品の動作温度保証内で最も厳しい環境下に設置された時を想定した試験です。
厳しい環境下においても異常動作や破損することなく動作し続けることを確認します。
製品を使用している際に漏電による被害が出ないことを確認する試験です。
製品から規定した一定以上の漏れ電流が流れていないことを確認します。
製品が稼働している際に周辺機器に被害が出ないことを確認する試験です。
製品から定められた一定以上の電磁波を出していないことを確認します。
24時間365日止まらないものづくりを30年
当社は創業より30数年間、防災機器や監視制御装置を作り続けており、24時間365日止まらないものづくりを行ってきました。本製品にはそのノウハウが生かされています。
近年のICの多くはバグを内包
例えば、LANコントローラーをはじめ、近年のICは高性能化しているためそのものにバグを内包していることが多いです。そのICバグを放置したモノ作りを行うと、原因不明で停止する製品となります。当社機器はそうしたICをドライバ（＝ソフトウェア）で定期的に監視し、ICバグ発生時、ソフトウェアでICバグを解除する機能が組み込まれており、機能停止しないセーフティな製品としています。こういった対策を行っていないルーターやネットワークカメラなどが数ヶ月に一回など動作不能に陥ります。
以上のように本製品は産業用途向けに特化したものになります。
産業用途向けの安心・確実をお求めのお客様は是非、
当社製品をご一考ください。
全力でサポート致します！
ハウの製品は小規模から大手まで幅広く導入いただいております
製品情報
インターフェース
前面
1: 電源表示LED
2: 動作モード設定ロータリースイッチ
3: マスタ側RS-232C送信LED
4: マスタ側RS-232C受信LED
5: スレーブ側RS-232C送信LED
6: スレーブ側RS-232C受信LED
7: 通信制御スイッチ

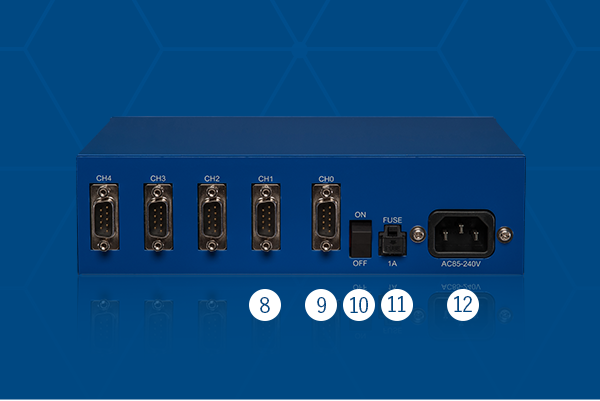

背面
8: スレーブ側RS-232Cポート(D-SUB9ピン オス)
9: マスタ側RS-232Cポート(D-SUB9ピン オス)
10: 電源スイッチ
11: ヒューズボックス(1A)
12: 電源入力ジャック(AC85-240V)
CPU基板
基板での納品も可能です。
ねじ穴がついておりますので、お客様の盤内にそのまま固定できます。
大きさやねじ位置が合わない場合、形状などカスタムしますのでご相談ください。
コネクタ基板
製品詳細
FA用途向けシリアル通信アダプタ
「シリアルdeマルチプレクサ(SM01)」は、マスタ1CH対スレーブ4CHのシリアルマルチプレクサです。1つのRS-232Cで4つのRS-232Cを持つ機器とシリアル通信することが可能です。マスタに接続されている機器からデータを受信すると、スレーブに接続されている機器へ一斉、または個別に送信を行います。
周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。
接続例
採用実績
こちらのページで更に多くの導入企業様をご紹介しています
特長
1.当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、停止することが許されないシステムへのシリアル通信に適しています。
●使用周囲温度-20℃～60℃ ●周囲湿度95%RH対応
●VCCI classB準拠 各種ノイズ試験・環境試験クリア
2.RoHS指令対応
3.送受信要求が不要
マスタ-スレーブ間の送信を自動で行います。
本機器への送受信要求を行う必要がなく、システムを簡易化できます。
4.データが混在しない
複数のスレーブが同時にデータを受信しても、順次マスタへ送信を行うため、データが混在することはありません。
機能
1.マスタ-スレーブ間の自動送信
３つの条件で対向へ自動的に送信
・時間 ：受信間隔が指定の時間を経過すると送信
・バイト数：指定のバイト数を受信すると送信
・データ ：指定のデータを受信すると送信
2.通信モード
用途に合わせた通信モードを４つ搭載
・スルー ：マスタからの受信をスレーブへ一斉送信
・キャラクタ：キャラクタ通信に対応
・バイナリ ：バイナリデータ通信に対応
・アスキー ：ヘッダ、フッタ付きフォーマットに対応
3.幅広い通信速度に対応
300bps～115.2kbps(マスタとスレーブ別々に設定可能)
※通信仕様に合わせたカスタマイズに対応いたします。
用途
・測定器のデータ収集
・複数台の機器を1台のモデムに接続
仕様
| 仕様項目 | 仕様内容 |
| RS-232C | マスタ：１回線、スレーブ：4回線 通信速度：300bps～115.2kbps コネクタ：D-SUB 9P（オス）※DTE結線 フロー制御：RTS/CTSまたはなし データ形式：ASCIIまたはBinary 備考：通信ON/OFFスイッチあり ※スレーブのみ |
| 電源電圧 | AC85V～240V 50/60Hz |
| 消費電力 | 15VA |
| 外形寸法 | 209(W)×168(D)×58(H)mm（突起物含まず） |
| 動作環境 | -20℃～60℃ 10%～95%RH（結露しないこと） |
| 質量 | 約1.4kg |
| 条件項目 | 条件内容 |
| 静電気・放電試験 | IEC61000-4-2 レベル3準拠 |
| ファーストトランジェント・バースト試験 | IEC61000-4-4 レベル3準拠 |
| 方形波インパルス・ノイズ試験 | NECA TR-28相当 レベル3準拠 |
| 雷サージ試験 | IEC61000-4-5 レベル3準拠 |
| 正弦波振動試験 | JIS-C-0040準拠 |
| 耐温度性 低温・高温試験 | JIS-C-0020準拠 |
| 耐温度性 温湿度サイクル試験 | JIS-C-0027準拠 |
| 絶縁抵抗・絶縁耐圧試験 | JIS-C-0704準拠 |
| VCCI | ClassB準拠 |
