製品概要
完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります
ＨＤＬＣ通信をＬＡＮに変換する装置です。
ＨＤＬＣ通信している機器の間に本装置を対向設置することにより
メインの幹線をＥＴＨＥＲＮＥＴ化することができます。
01
ＬＡＰ－Ｂに対応しています。
02
当社では設計を一切、外に出しておらず、ソフト、ハードとも自社設計しているので、お客様オリジナルのカスタムにも容易に対応できます。
03
シリアル通信速度の３０７．２ｋｂｐｓなど珍しいボーレートもソフトのカスタムで容易に対応できます。
04

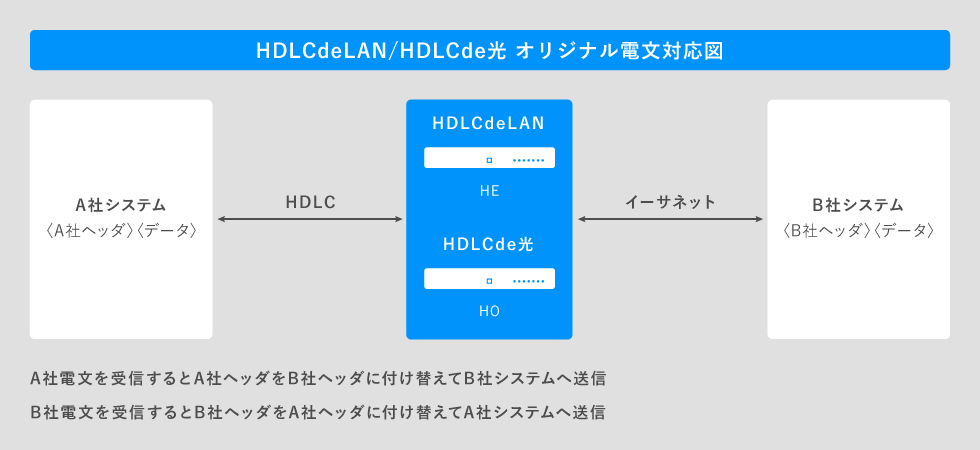

下図のようにオリジナル電文を本装置で置換し、機器間の通信を取り持つようなカスタム対応ができます。
05
製品は１００％国内製造しており、十年単位での長期安定供給を保証しております。
06
１００％社内設計ですので、カスタム及びトラブル時のサポート体制も万全です。
07
ＡＣアダプターではなく、内蔵電源を使用しているため、高寿命かつ電源ノイズに強いです。
08
ファンレス製品ですので、ファン故障の心配がなく、高寿命です。
09
筐体にスリットがないため、粉塵が筐体内に侵入しづらく、悪環境でも故障しづらいです。
10
使用温度－１０～５０℃、使用湿度２０～９５％ＲＨと広範囲です。
近年は、標準品よりも、上例のようなお客様専用のカスタムを行った製品を販売していることがほとんどです。ハード的にも産業用途向けに非常に強い設計・試験を行っており、例えば下記のような環境試験を行います。
静電気試験は製品に人が近づいた時に静電気が発生することを想定した試験です。
人が触れる可能性のある部分に静電気を発生させた時に異常動作や破損することなく動作し続けることを確認します。
電源通信ラインにノイズが加わった時を想定した試験です。ノイズを加えている間に製品が動作異常や破損することなく動作し続けることを確認します。
製品の動作温度保証内で最も厳しい環境下に設置された時を想定した試験です。
厳しい環境下においても異常動作や破損することなく動作し続けることを確認します。
製品を使用している際に漏電による被害が出ないことを確認する試験です。
製品から規定した一定以上の漏れ電流が流れていないことを確認します。
製品が稼働している際に周辺機器に被害が出ないことを確認する試験です。
製品から定められた一定以上の電磁波を出していないことを確認します。
24時間365日止まらないものづくりを30年
当社は創業より30数年間、防災機器や監視制御装置を作り続けており、24時間365日止まらないものづくりを行ってきました。本製品にはそのノウハウが生かされています。
近年のICの多くはバグを内包
例えば、LANコントローラーをはじめ、近年のICは高性能化しているためそのものにバグを内包していることが多いです。そのICバグを放置したモノ作りを行うと、原因不明で停止する製品となります。当社機器はそうしたICをドライバ（＝ソフトウェア）で定期的に監視し、ICバグ発生時、ソフトウェアでICバグを解除する機能が組み込まれており、機能停止しないセーフティな製品としています。こういった対策を行っていないルーターやネットワークカメラなどが数ヶ月に一回など動作不能に陥ります。
以上のように本製品は産業用途向けに特化したものになります。
産業用途向けの安心・確実をお求めのお客様は是非、
当社製品をご一考ください。
全力でサポート致します！
ハウの製品は小規模から大手まで幅広く導入いただいております
製品情報
インターフェース
前面
1: 動作モード設定ロータリースイッチ
2: アラーム表示LED
3: LAN LINK/ACT表示LED
4: RS-232C送信表示LED
5: RS-232C受信表示LED
6: RS-422/485送信表示LED
7: RS-422/485受信表示LED
8: POWER表示LED
背面
9: AC電源コネクタ(HE02)/DC電源コネクタ(HE01)
10: 電源スイッチ
11: FUSE(HE02のみ実装)
12: アラーム出力
13: RS-232Cポート
14: RS-422/485ポート
15: RS-422/485終端抵抗選択スイッチ
16: LANポート
製品詳細
「HDLCdeLAN(HE01/02)」は、RS-422/485及びRS-232C(シリアルポート)を経由してHDLC通信する機器を、イーサネットに接続する通信アダプタです。
シリアルポートから受信したHDLCフレームを、指定したUDP/IPまたはTCP/IP(LANポート)へ送信し、指定したLANポートから受信したデータを、シリアルポートに送信します。
周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。
こちらのHDLCdeLANは基板タイプもご購入いただけます。
詳しくはこちらから
HDLCdeLAN 基板タイプ
接続例
採用実績
こちらのページで更に多くの導入企業様をご紹介しています
特長
1.動作温度保証 -10℃～50℃、周囲湿度 20%～95%RH
2.アイソレーション仕様 完全絶縁タイプのDC/DC電源を実装
3.静電気・放電試験、ファーストトランジェント試験(IEC61000準拠)
4.絶縁抵抗・絶縁耐圧試験(JIS0-C-0704準拠)
5.低温・高温・温湿度サイクル試験(JIS-C-0020,0027準拠)
6.ソフト、ハード完全内作であるため、カスタム対応が容易
7.長期にわたる安定供給
8.RoHS指令対応
9.LAP-B対応
用途
1.HDLCプロトコルで構築されたシステムをイーサネットに再構築
2.FA用途に特化しているため監視システム等の構築にも安心
3.HDLCプロトコルデータをイーサネットに変換し、ルーター等を介し遠隔地に転送
仕様
| RS-232C | 規格：TIA/EIA-232準拠 データ伝送速度：最大250kbps 同期方式：内部クロック/外部クロック/DPLL 符号化方式：NRZ/NRZI/FM0/FM1 コネクタ：D-SUB25ピン(メス) |
| RS-422/485 | 規格：TIA/EIA-422/485準拠 データ伝送速度：最大1Mbps 同期方式：内部クロック/外部クロック/DPLL 符号化方式：NRZ/NRZI/FM0/FM1 コネクタ：D-SUB15ピン(メス) 通信距離最大：1.2km (通信速度、通信ケーブルにより変化) 終端抵抗：120Ω (終端スイッチによりON/OFFが可能) |
| イーサネット | インターフェース：CSMA/CD(IEEE802.3) データ伝送速度：10/100Mbps 自動認識 コネクタ：RJ-45 |
| 電源 | HE01：DC4.7V～9V HE02：AC85V～240V 50/60Hz |
| 消費電力 | HE01 : 15W HE02 : 15VA |
| 外形寸法 | 340(W)×250(D)×42(H)mm (突起物含まず) |
| 動作環境 | -10℃～50℃ 20%～95%RH (結露しないこと) |
| 質量 | 約3.3kg |
