製品概要
完全産業用途向け製品
性能と品質の高さにこだわったため値段も高い
それでも、ご覧いただきたい「性能」があります

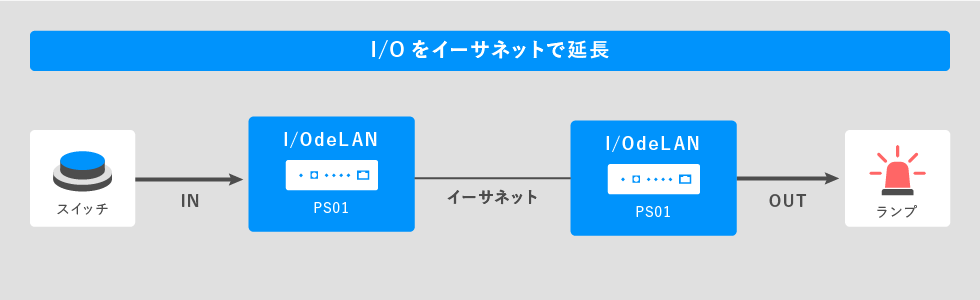

LANでデジタル入出力の監視制御ができる装置です。
01
TCP通信、UDP通信、Webサーバ機能、メール送信機能、SNMPエージェント機能、Syslog機能など全て組込まれています。
02

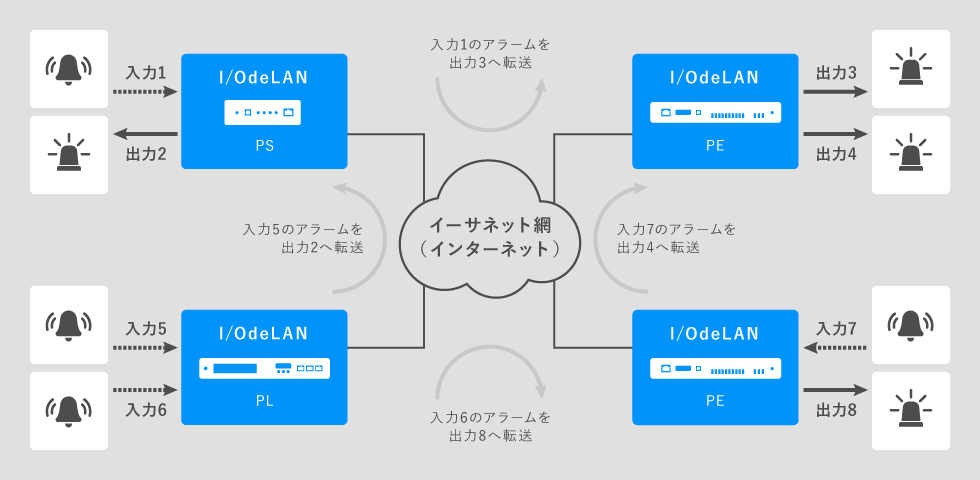

各入出力チャンネル毎に接点信号の伝送先を指定できるため、本装置シリーズＮ台かつそれぞれの入出力チャンネルをマルチに接続することができます。
03
04
05
当社では設計を一切、外に出しておらず、ソフト、ハードとも自社設計しているので、お客様オリジナルのカスタムにも容易に対応できます。
06

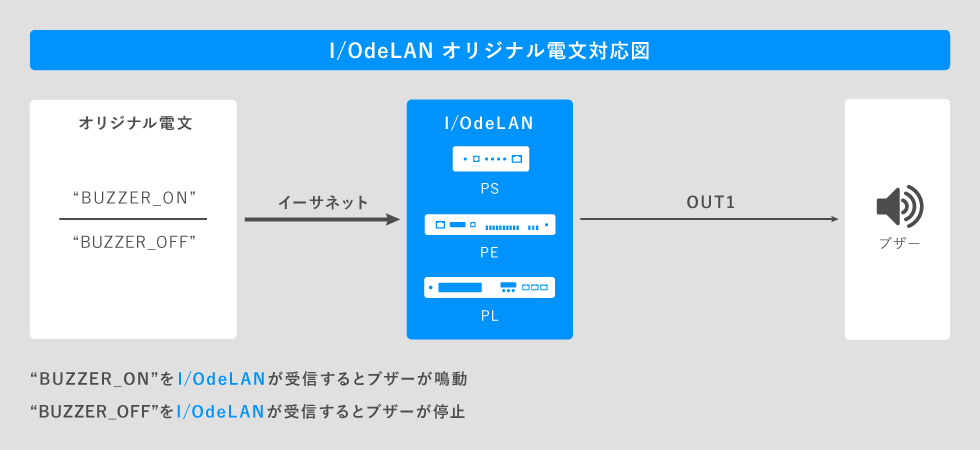

オリジナル電文でデジタル入出力信号を監視制御できるようにカスタム対応ができます。
07
出力接点毎に管理PCなどの機器との通信状態を監視し、異常が発生した場合に自動で安全な側に出力を制御します。
08
出力接点毎にルーターなどの機器との通信状態を監視し、異常が発生した場合に出力ONします。接点を機器のリセット入力と接続しておくことで、異常時に自動リセット復旧させることが出来ます。
09
監視対象機器との疎通確認を行い、その状態をデジタル出力に表示します。
10
GmailやYahoo!メールでも、メール送信やメールによる制御ができるようになりました。
詳しい設定手順は下記ページに記載されている技術解説情報をご覧ください。
よくある質問 | GmailとYahoo!メールを使用して、メール送信やメールによる制御ができますか。
11
SNMPエージェントから通知されるトラップを受信し、デジタル出力を制御します。
また、定期的にSNMPエージェントの情報を取得し、デジタル出力を制御します。
12
100％社内設計ですので、カスタム及びトラブル時のサポート体制も万全です。
13
製品は100％国内製造しており、十年単位での長期安定供給を保証しております。
14
ACアダプターではなく、内蔵電源を使用しているため、高寿命かつ電源ノイズに強いです。
15
ファンレス製品ですので、ファン故障の心配がなく、高寿命です。
16
筐体にスリットがないため、粉塵が筐体内に侵入しづらく、悪環境でも故障しづらいです。
17
使用温度-20～60℃、使用湿度10～95％RHと広範囲です。
18
MACによるロック機能やSSLに対応しております。
近年は、標準品よりも、上例のようなお客様専用のカスタムを行った製品を販売していることがほとんどです。ハード的にも産業用途向けに非常に強い設計・試験を行っており、例えば下記のような環境試験を行います。
静電気試験は製品に人が近づいた時に静電気が発生することを想定した試験です。
人が触れる可能性のある部分に静電気を発生させた時に異常動作や破損することなく動作し続けることを確認します。
電源通信ラインにノイズが加わった時を想定した試験です。ノイズを加えている間に製品が動作異常や破損することなく動作し続けることを確認します。
製品の動作温度保証内で最も厳しい環境下に設置された時を想定した試験です。
厳しい環境下においても異常動作や破損することなく動作し続けることを確認します。
製品を使用している際に漏電による被害が出ないことを確認する試験です。
製品から規定した一定以上の漏れ電流が流れていないことを確認します。
製品が稼働している際に周辺機器に被害が出ないことを確認する試験です。
製品から定められた一定以上の電磁波を出していないことを確認します。
24時間365日止まらないものづくりを30年
当社は創業より30数年間、防災機器や監視制御装置を作り続けており、24時間365日止まらないものづくりを行ってきました。本製品にはそのノウハウが生かされています。
近年のICの多くはバグを内包
例えば、LANコントローラーをはじめ、近年のICは高性能化しているためそのものにバグを内包していることが多いです。そのICバグを放置したモノ作りを行うと、原因不明で停止する製品となります。当社機器はそうしたICをドライバ（＝ソフトウェア）で定期的に監視し、ICバグ発生時、ソフトウェアでICバグを解除する機能が組み込まれており、機能停止しないセーフティな製品としています。こういった対策を行っていないルーターやネットワークカメラなどが数ヶ月に一回など動作不能に陥ります。
以上のように本製品は産業用途向けに特化したものになります。
産業用途向けの安心・確実をお求めのお客様は是非、
当社製品をご一考ください。
全力でサポート致します！
ハウの製品は小規模から大手まで幅広く導入いただいております
製品情報
こちらの製品はPS01Aの後継機です
インターフェース
前面
1: 電源表示LED
2: 動作モード設定ロータリースイッチ
3: デジタル入出力状態表示LED（1～4）
4: LAN LINK表示LED
5: LANポート(PSP02：PoE対応LANポート)
6: LAN 送受信表示LED
背面
PS02
7: デジタル入出力端子台（1～4）
8: 電源スイッチ
9: 電源入力ジャック（AC100V）
PSP02（PoE対応タイプ)
7: デジタル入出力端子台（1～4）
8: FG端子

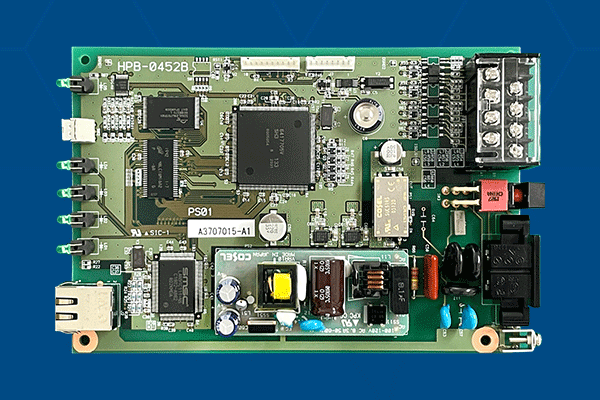

基板
基板での納品も可能です。
ねじ穴がついておりますので、お客様の盤内にそのまま固定できます。
大きさやねじ位置が合わない場合、形状などカスタムしますのでご相談ください。
製品詳細
「I/OdeLAN(PS02/PSP02)」は、LANポートから絶縁型デジタル入出力ポートの監視/制御を行う機器です。
また、SNMPエージェント機能及びメール送信機能をサポートしていますので、SNMPマネージャを使用した監視/制御やパソコン・携帯電話へのメール通報が可能です。
モバイルルーターで4G/5G網に繋げれば、スマートフォンから見ることも操作することもできます。
「I/OdeLAN」はPLC(シーケンサー)と繋がるので、PLCから「I/OdeLAN」の接点入出力を監視及び制御ができます。
相手先IPアドレスにドメイン名を設定するとDNSサーバーやダイナミックDNS(DDNS)サービスを利用できます。
PS02：AC電源タイプ
PSP02：PoE対応タイプ
接点入出力には以下のプロトコルでの監視/制御が可能です。
「メールによる監視/制御」
メールによる接点入出力の制御が可能です。
また、本機能により、PS02対向のI/O転送をメールでも可能となり、グローバル環境下の接点転送が容易にできます。
GmailやYahoo!メールでも、メール送信やメールによる制御ができるようになりました。
メール送信時の暗号化はSSL/TLSまたはSTARTTLSが選択できます。
詳しい設定手順は下記ページに記載されている技術解説情報をご覧ください。
よくある質問 | GmailとYahoo!メールを使用して、メール送信やメールによる制御ができますか。
また、Office365のアカウント（SMTP基本認証)を使用して接点変化をメールで通知することができます。
詳しくはお問い合わせください。
「HTTPSによるブラウザ画面での監視/制御」
エラーが起きる場合は以下をご参照ください。
よくある質問 | HTTPSにてブラウザ画面を表示すると「保護されていない通信」でエラーとなります。
「MQTTプロトコルによる監視/制御」
MQTTクライアント(パブリッシャー/サブスクライバー)として動作します。
本機器を経由することでIoT環境下で接点入力の通知/接点出力の制御が可能となります。
「LINEによる監視」
接点の状態変化をLINEで通知できます。また、定時の状態を通知することもできます。
「JSON形式ファイルによる監視」
HTTP リクエストにて接点情報をJSON形式のファイルで取得できます。
「ModobusTCPによる監視/制御」
本機器は、ModeobusTCPサーバー(Modobusスレーブ)として動作し、ModobusTCPクライアント(Modobusマスタ)からのリクエストに応じて、接点の監視・制御ができます。
周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

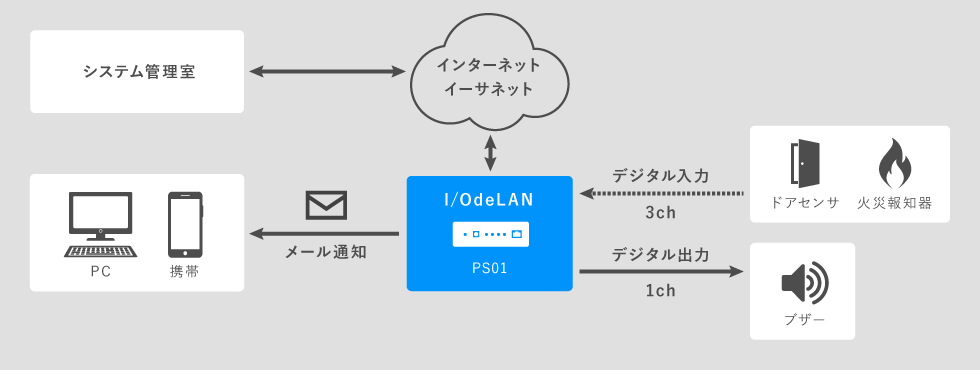

接続例
オリジナルコマンド機能
マルチ転送デジタル入力/出力モードの機能を拡張
固定時間出力機能(パルス入力－固定パルス出力機能)
出力ラッチ機能
セーフティ・死活監視機能
メール受信－指定文字列による出力制御機能(オリジナルメールコマンド)
MQTTクライアント機能
本機器はMQTTクライアント(パブリッシャー/サブスクライバー)として動作します。
パブリッシャーとして動作する場合、デジタル入力の状態変化によりMQTTブローカーに状態値のトピック情報を通知します。
また、サブスクライバーとして動作する場合、MQTTブローカーから通知されるトピック情報をもとにデジタル出力を制御します。
本機能により、本機器を経由してIoT環境下での使用が可能となります。
接点入力によるHTTP CGI制御
HTTP通信によるCGI制御可能な機器に対して、接点入力で制御することが可能となります。
LINE通知機能
接点の状態変化をLINEで通知出来るようになりました。
JSON接点情報取得機能
HTTP リクエストにて接点情報をJSON形式のファイルで取得できます。
Modbus TCPサーバー機能
本機器は、Modbus TCPサーバーとして動作し、クライアントからのクエリーにより接点の監視/制御ができます。
採用実績
こちらのページで更に多くの導入企業様をご紹介しています
特長
1.VCCI classB準拠 各種ノイズ試験・環境試験クリア (IEC61000シリーズ、JIS0704等)
2.SNMPv1対応
SNMPエージェント機能をサポートしており、SNMPマネージャによる監視/制御が可能
イベント(本機器の電源投入やデジタル入力状態変化等)発生時にSNMPトラップを発生させることも可能
3.メール対応
イベント発生時に、指定されたアドレスヘのメール送信が可能
メールの本文は任意の文字列が設定可能
4.LANポートによる監視/制御
パソコン等のLANポートから、本機器のデジタル入力監視/デジタル出力制御が可能
5.Web対応
インターネットを通じて、パソコンのWebブラウザでの監視/制御が可能
6.syslog対応 本機器の各種イベントをsyslogサーバーに送信可能
7.産業用途向け
当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、
停止することが許されないシステムソリューションへの導入に適しています。
8.RoHS指令対応
機能
1.TCP/IP,UDP/IP通信による監視/制御
2.SNMPエージェント機能
3.SNMPマネージャー機能
4.Webサーバ機能
5.メールによる通知
6.メールによる出力制御
7.syslogによる情報収集
8.接点入力による他製品のCGI制御
9.死活監視機能
10.セーフティ機能
11.MQTTクライアント機能
12.MACアドレスロック機能
13.SSL対応
14.オリジナルコマンド機能
15.固定時間出力機能
16.出力ラッチ機能
17.LINEによる通知
18.JSON接点情報取得機能
19.Modbus TCPサーバー機能
用途
1.デジタル入出力を備えた機器に接続し、SNMPマネージャから監視/制御
(TCP、UDPを使用した監視/制御も可能)
2.ブザーや警報灯を制御している既存のシステムに接続し、携帯電話等へのメール送信機能を追加
3.本機器を対にして設置し、スイッチの入力を対向側のブザーヘ出力
4.LANポートを持つパソコンに接続し、デジタル入出力ポートとして使用
(PCI接続やISA接続と異なり、OSに依存するようなドライバソフトは一切不要)
5.LANポートを持つ既存の機器に接続し、絶縁型デジタル入出力ポートとして使用
仕様
| デジタル入出力 | 点数：4点 入力：フォトカプラ入力（無電圧入力タイプ） 12V 最大5mA 接続抵抗1kΩ以下 出力：無電圧リレー接点出力 DC30V 0.1A または AC60V 0.1A 応答時間 100ms以下 コネクタ：スクリューレス端子台 |
| イーサネット | インターフェース：CSMA/CD (IEEE802.3) コネクタ：RJ-45 通信速度：10/100Mbps MDI/MDI-X自動認識 |
| 外形寸法 | 128(W) × 175.3(D) × 35(H)mm（突起物含まず） |
| 動作環境 | -20℃ ～ 60℃ 10% ～ 95%RH（結露しないこと） |
| 質量 | 約1kｇ |
| PS02 | 電源 | AC85V ～ 240V 50/60Hz |
| 消費電力 | 7VA | |
| PSP02 | PoE | 規格：IEEE 802.3af class0 電源：15.4W(max) |
| 消費電力 | 5W |
導入事例・活用事例
（PS01A）
・IO対向監視制御システム
・ARCNET 接点入出力構成例
・避難警報システム
・セミカスタム デジタル表示器の遠隔電源制御
・工事現場警報システム
・カスタム 放送設備TELNET復旧
・デジタルサイネージ温度監視システム
・水位監視システム
・太陽光発電所 入門監視システム
・薬品冷蔵庫監視システム
・雷検知システム
（PS02）
・LINE通知監視システム
