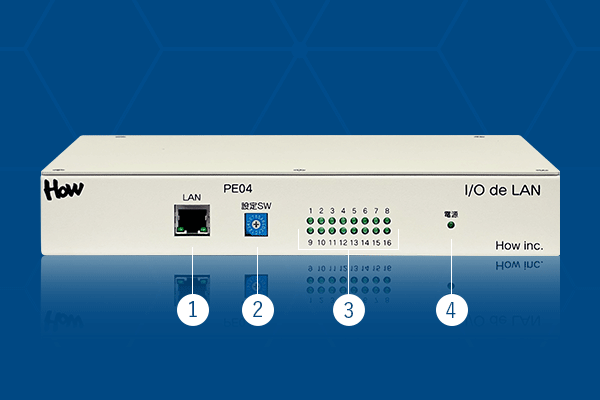

前面

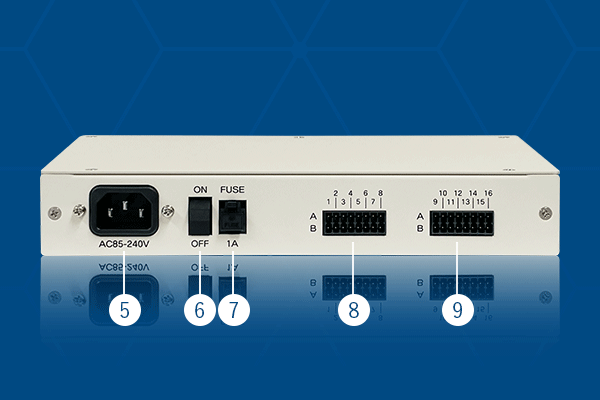

背面

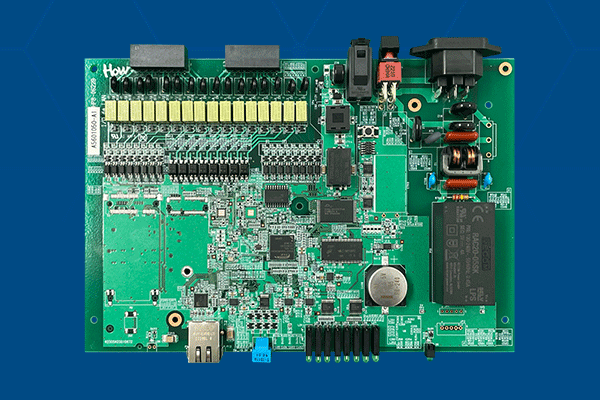

基板

PE04

インターフェース

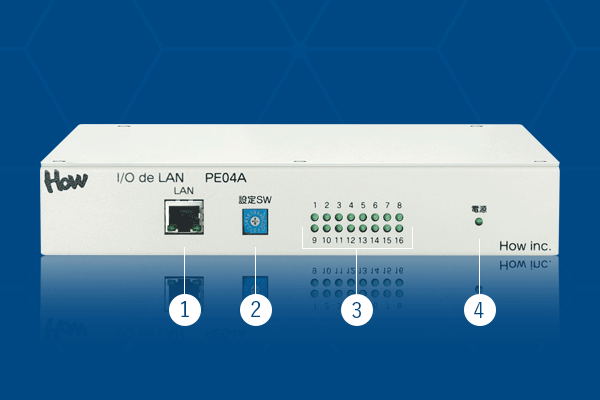

前面

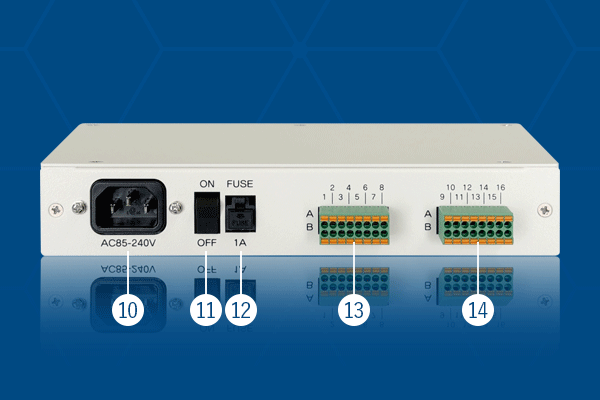

背面

基板

製品詳細

「I/OdeLAN(PE01/PE04)」は、LANポートから絶縁型デジタル入出力(デジタルIO)ポートの監視/制御を行う機器です。

PE01はシリアル通信でのデジタル入出力ポート監視/制御も行うことができます。

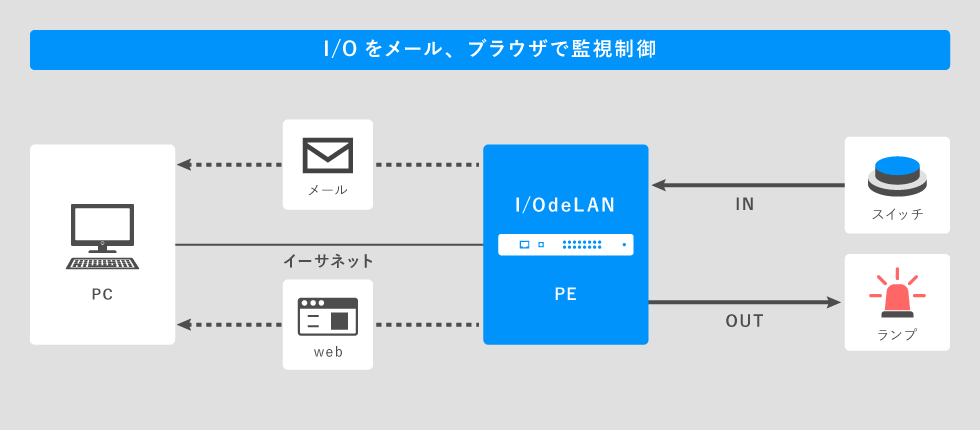

また、SNMPエージェント機能及びメール送信機能をサポートしていますので、SNMPマネージャを使用した監視/制御やパソコン・携帯電話へのメール通報が可能です。
モバイルルーターで4G/5G網に繋げれば、スマートフォンから見ることも操作することもできます。
「I/OdeLAN」はPLC(シーケンサー)と繋がるので、PLCから「I/OdeLAN」の接点入出力を監視及び制御ができます。
相手先IPアドレスにドメイン名を設定するとDNSサーバーやダイナミックDNS(DDNS)サービスを利用できます。

周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

PE04 新発売！

PE01の後継機となるPE04では、内蔵SRAMを搭載しており瞬断時のイベントログを保持することができます。
また、動作環境も「-20℃ ～ 60℃」と、より環境に強い製品となり、サイズにおいても、19インチ1Uハーフラックサイズ以下で、PE01Aよりコンパクトになりました。
端子台は脱着式端子台を接続するため、端子台を外した状態での配線が可能です。

接続例

I/OdeLANで、できること

I/OdeLAN(PE01/PE04)は、あらゆる現場状況に対応できるよう
たくさんの機能が搭載されています。

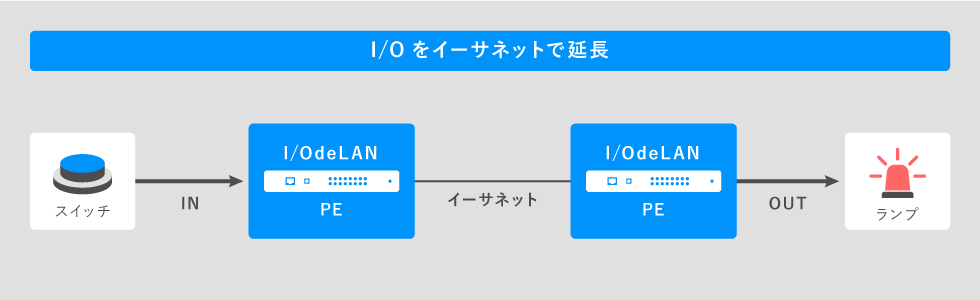

チャンネル単位での伝送先指定

各入出力チャンネル毎に接点信号の伝送先を指定できるため、本機器シリーズN台かつそれぞれの入出力チャンネルをマルチに接続することができます。

マルチ転送デジタル入力/出力モードの機能を拡張

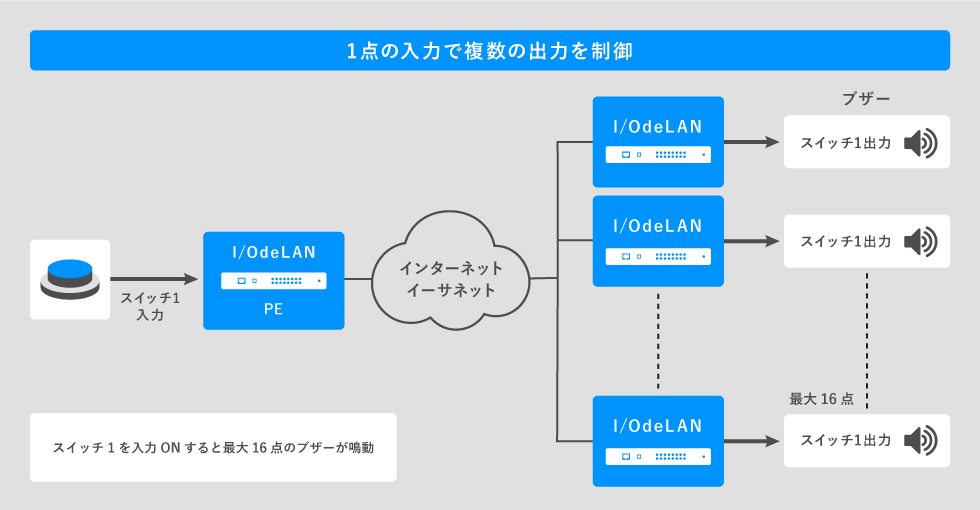

1点の入力で複数の出力を制御

入力チャンネル毎に複数の伝送先を指定できるため、1点の入力で複数の出力チャンネルを連動して制御できます。

複数の入力のORで1点の出力を制御

出力チャンネル毎に複数の伝送先を指定できるため、複数の入力チャンネルを1点の出力チャンネルに集約して監視できます。

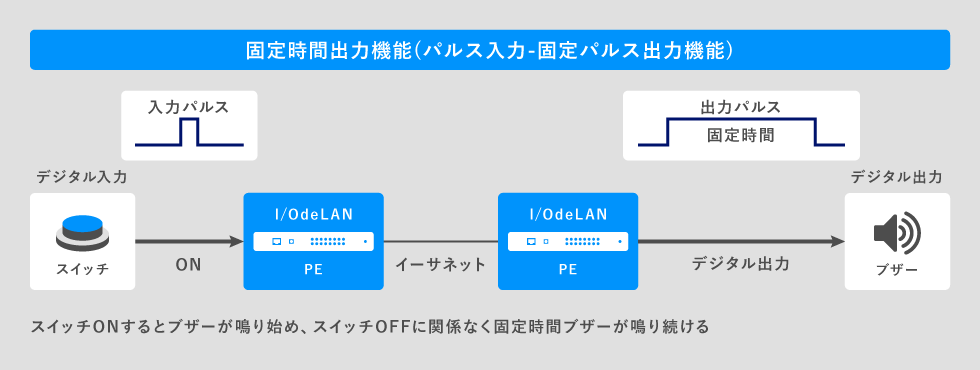

固定時間出力機能(パルス入力－固定パルス出力機能)

対向機からのパルス入力の幅に関係なく、固定時間でパルス出力できます。

出力ラッチ機能

対向機からのパルス出力の幅に関係なく、出力ラッチ（出力ON状態）し、自機器のデジタル入力によりラッチ解除（出力OFF）できます。

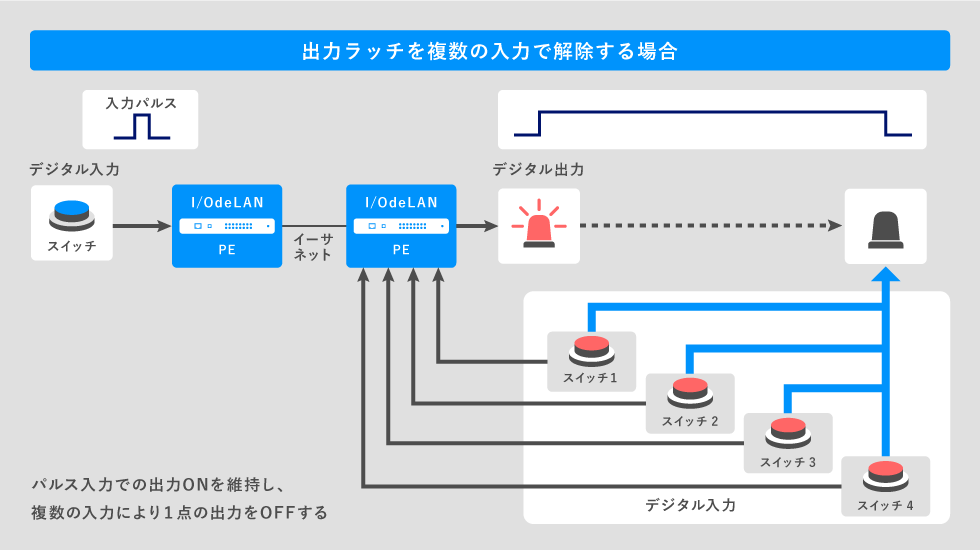

出力ラッチを複数の入力で解除する場合

複数の出力ラッチを1つの入力で解除する場合

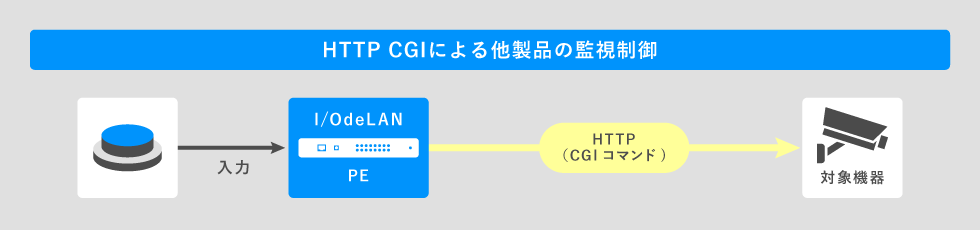

接点入力によるHTTP CGI制御

HTTP通信によるCGI制御可能な機器に対して、接点入力で制御することが可能となります。

エラーが起きる場合は以下をご参照ください。
よくある質問 | HTTPSにてブラウザ画面を表示すると「保護されていない通信」でエラーとなります。

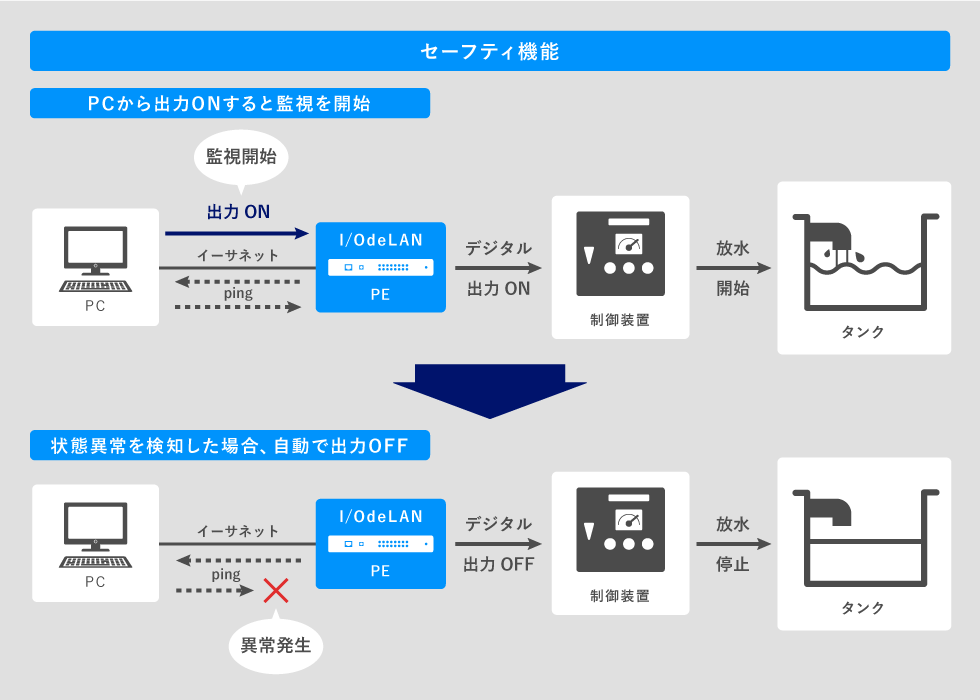

セーフティ機能

遠隔から接点出力を制御中に、通信ラインが切れると接点出力が制御不能になります。
接点不能（＝通信ライン切断）を検知すると、その接点出力を安全な側に自動制御します。

死活監視機能

死活監視

出力接点毎にルーターなどの機器との通信状態を監視し、異常が発生した場合に出力ONします。接点を機器のリセット入力と接続しておくことで、異常時に自動リセット復旧させることが出来ます。

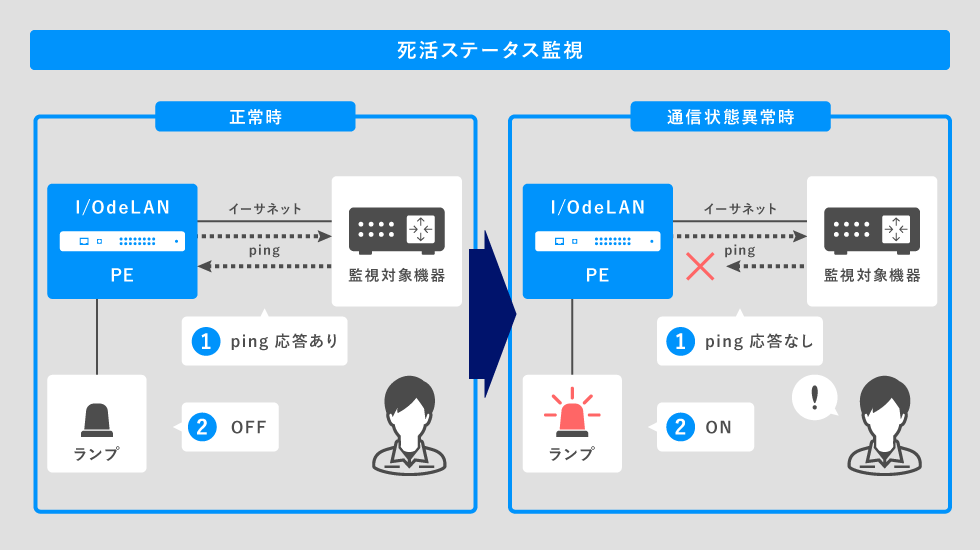

死活ステータス監視

監視対象機器との疎通確認を行い、その状態をデジタル出力に表示します。

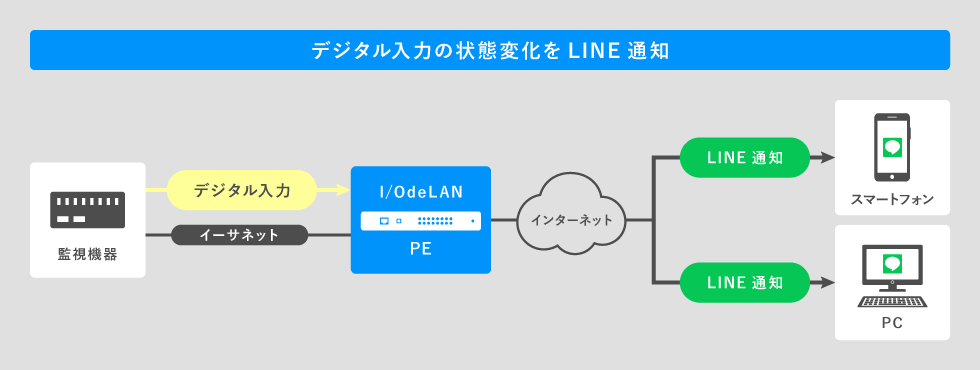

LINE通知機能

接点の状態変化をLINEで通知出来るようになりました。

メールのみで対抗設置

本機能によりPE対向のI/O転送がメールでも可能となり、グローバル環境下の接点転送が容易になります。

GmailやYahoo!メールでも、メール送信やメールによる制御ができるようになりました。
メール送信時の暗号化はSSL/TLSまたはSTARTTLSが選択できます。
詳しい設定手順は下記ページに記載されている技術解説情報をご覧ください。

よくある質問 | GmailとYahoo!メールを使用して、メール送信やメールによる制御ができますか

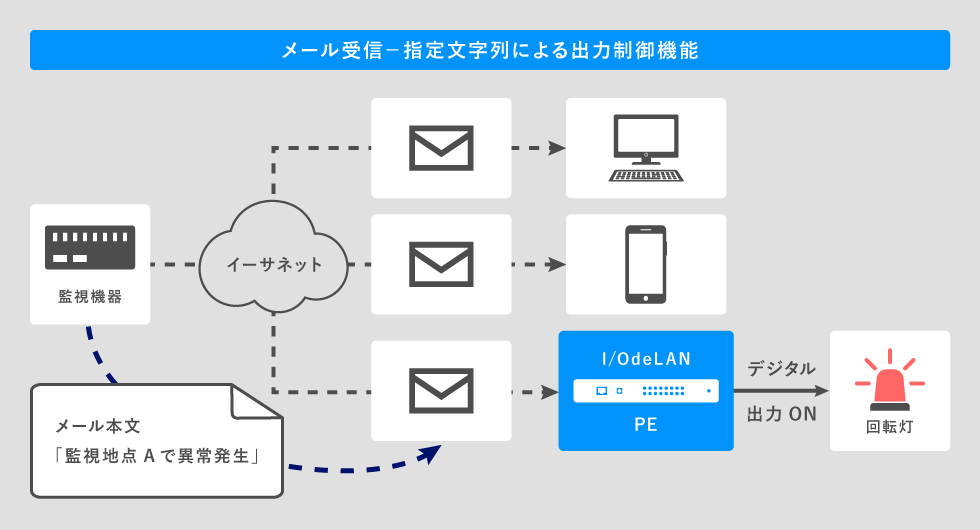

メール受信－指定文字列による出力制御機能(オリジナルメールコマンド)

監視機器のメール送信先に本機器を追加することで、ランプ等へ出力表示できます。

SNMPマネージャー機能

SNMPエージェントから通知されるトラップを受信し、デジタル出力を制御します。
また、定期的にSNMPエージェントの情報を取得し、デジタル出力を制御します。

MQTTクライアント機能

本機器はMQTTクライアント(パブリッシャー/サブスクライバー)として動作します。
パブリッシャーとして動作する場合、デジタル入力の状態変化によりMQTTブローカーに状態値のトピック情報を通知します。
また、サブスクライバーとして動作する場合、MQTTブローカーから通知されるトピック情報をもとにデジタル出力を制御します。
本機能により、本機器を経由してIoT環境下での使用が可能となります。

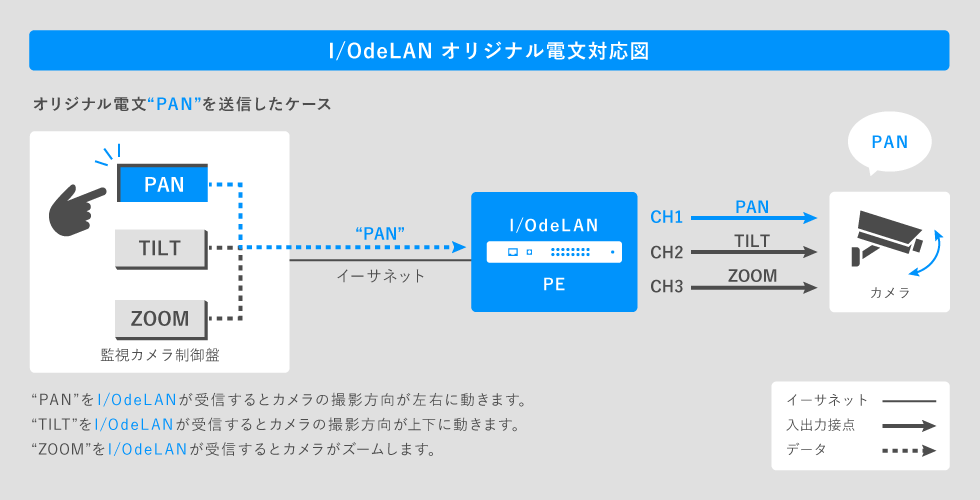

オリジナルコマンド機能

お客様独自に設定されたコマンド形式で、接点入出力を監視/制御できるようにカスタム対応できます。

PW-601/101互換コマンドモード

他社の販売終了製品を「PW-601互換コマンドモード」・「PW-101互換コマンドモード」を使用し、本製品で置き換える事ができます。

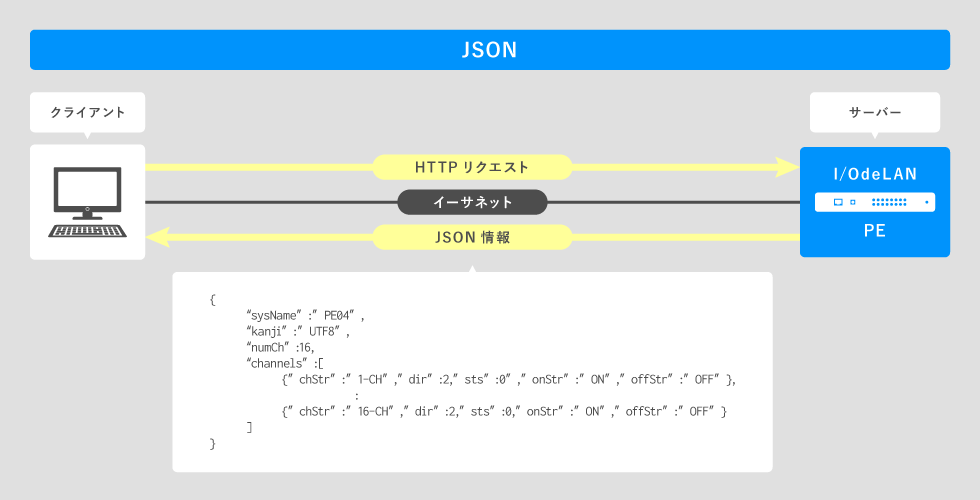

JSON接点情報取得機能

HTTP リクエストにて接点情報をJSON形式のファイルで取得できます。

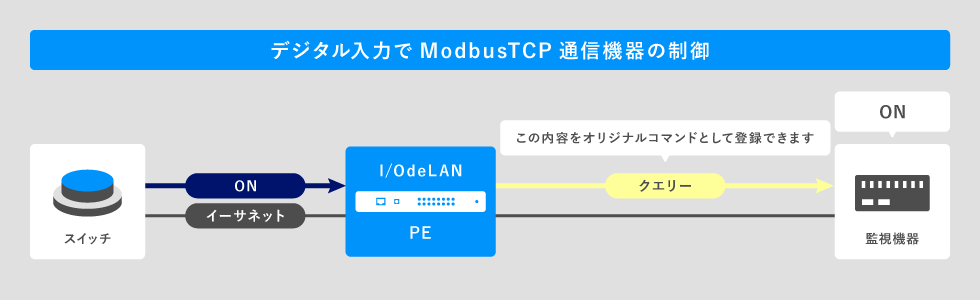

Modbus TCPサーバー機能

本機器は、ModbusTCPサーバー(Modbusスレーブ)として動作し、ModbusTCPクライアント(Modbusマスタ)からのリクエストに応じて、接点の監視・制御ができます。

I/OdeLANは多機能です。
その機能の多くはお客様のご要望から産まれました。
こんなことがしたい、あんな風に使いたいなど、
弊社のプロフェッショナルへお気軽にご相談ください。
お客様の「欲しい」を実現します。

採用実績

こちらのページで更に多くの導入企業様をご紹介しています

特長・機能・仕様

特長

1. VCCI classB準拠 各種ノイズ試験・環境試験クリア　(IEC61000シリーズ、JIS0704等)
   PE01はVCCI classA準拠
2. SNMPv1対応
   SNMPエージェント機能をサポートしており、SNMPマネージャによる監視/制御が可能
   イベント(本機器の電源投入やデジタル入力状態変化等)発生時にSNMPトラップを発生させることも可能
3. メール対応
   イベント発生時に、指定されたアドレスヘのメール送信が可能
   メールの本文は任意の文字列が設定可能
4. LANポート及びシリアルポートによる監視/制御
   パソコン等のLANポートまたはシリアルポートから、本機器のデジタル入力監視/デジタル出力制御が可能
5. Web対応（http・https対応）
   インターネットを通じて、パソコンのWebブラウザでの監視/制御が可能
6. syslog対応 本機器の各種イベントをsyslogサーバーに送信可能
7. 産業用途向け
   当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、
   停止することが許されないシステムソリューションへの導入に適しています。
8. RoHS指令対応
9. 内蔵SRAM搭載による瞬断時のイベントログ保持（PE04のみ）

機能

1. TCP/IP・UDP/IP通信による監視/制御
2. SNMPエージェント・マネージャー機能
3. Webサーバ機能
4. メールによる通知
5. メールによる出力制御
6. syslogによる情報収集
7. RS-232C通信による監視・制御（PE01のみ）
8. 接点入力による他製品のCGI制御
9. 死活監視機能
10. セーフティ機能
11. MQTTクライアント機能
12. MACアドレスロック機能
13. SSL対応
14. オリジナルコマンド機能
15. 固定時間出力機能
16. 出力ラッチ機能
17. LINEによる通知
18. JSON接点情報取得機能
19. Modbus TCPサーバー機能

用途

1. デジタル入出力(デジタルIO)を備えた機器に接続し、SNMPマネージャから監視／制御
   (TCP、UDP、シリアルポートを使用した監視／制御も可能)
2. ブザーや警報灯を制御している既存のシステムに接続し、携帯電話等へのメール送信機能を追加
3. 本機器を対にして設置し、スイッチの入力を対向側のブザーヘ出力
4. LANポートまたはシリアルポートを持つパソコンに接続し、デジタル入出力ポートとして使用
   (PCI接続やISA接続と異なり、OSに依存するようなドライバソフトは一切不要)
5. LANポートまたはシリアルポートを持つ既存の機器に接続し、絶縁型デジタル入出力ポートとして使用

仕様

	PE01	PE04
デジタル入出力点数	16点（入出力選択） （入出力状態と連動してLED点灯）	16点（入出力選択） （入出力状態と連動してLED点灯）
デジタル入力	フォトカプラ入力 （無電圧入力タイプ） DC 12V　最大5mA　接続抵抗 1kΩ以下	フォトカプラ入力（無電圧入力タイプ） DC 12V　最大5mA　接続抵抗 1kΩ以下
デジタル出力	無電圧リレー接点出力 DC 30V　1A AC 60V　0.5A 応答時間 100ms以下	無電圧リレー接点出力 DC 30V　1A ― 応答時間 3ms以下
デジタル入出力コネクタ	2段端子台　7.62mmピッチ　ネジM3仕様	8ピン スクリューレス端子台（×2） （付属の脱着式端子台を接続）
イーサネット	インターフェース：CSMA/CD (IEEE802.3) コネクタ：RJ-45 通信速度：10/100Mbps　自動認識	インターフェース：CSMA/CD (IEEE802.3) コネクタ：RJ-45 通信速度：10/100Mbps　自動認識
RS-232C	通信速度：300bps～115.2kbps コネクタ：D-SUB9ピン（オス） フロー制御：RTS/CTSまたはなし	―
電源	AC 85Ｖ～132V　50/60Hz	AC 85V ～ 240V　50/60Hz
消費電力	20VA	10VA
外形寸法	257 (W) × 182 (D) × 39 (H) mm B5版サイズ（突起物含まず）	240 (W) × 164 (D) × 39 (H) mm 19インチラック1Uハーフサイズ以下（突起物含まず）
動作環境	0℃～50℃　10%～95%RH（結露しないこと）	-20℃ ～ 60℃　10%～95%RH（結露しないこと）
質量	約1.5kg	約1.5kg
SRAM・RTCバックアップ時間	―	72時間以上　常温（25℃）使用時
