「I/OdeLAN(PE01)」は、LANポートまたはシリアルポート(RS-232C)から絶縁型デジタル入出力(デジタルIO)ポートの監視/制御を行う機器です。
また、SNMPエージェント機能及びメール送信機能をサポートしていますので、SNMPマネージャを使用した監視/制御やパソコン・携帯電話へのメール通報が可能です。
モバイルルーターで4G/5G網に繋げれば、スマートフォンから見ることも操作することもできます。
「I/OdeLAN」はPLC(シーケンサー)と繋がるので、PLCから「I/OdeLAN」の接点入出力を監視及び制御ができます。
相手先IPアドレスにドメイン名を設定するとDNSサーバーやダイナミックDNS(DDNS)サービスを利用できます。

新機能!!メールによる接点入出力の制御が可能です
また、本機能により、PE対向のI/O転送をメールでも可能となり、グローバル環境下の接点転送が容易にできます。

GmailやYahoo!メールでも、メール送信やメールによる制御ができるようになりました。
メール送信時の暗号化はSSL/TLSまたはSTARTTLSが選択できます。
詳しい設定手順は下記ページに記載されている技術解説情報をご覧ください。
よくある質問 | GmailとYahoo!メールを使用して、メール送信やメールによる制御ができますか
また、Office365のアカウント（SMTP基本認証)を使用して接点変化をメールで通知することができます。
詳しくはお問い合わせください。

NEW! HTTPSに対応しました
エラーが起きる場合は以下をご参照ください。
よくある質問 | HTTPSにてブラウザ画面を表示すると「保護されていない通信」でエラーとなります。

NEW! MQTTプロトコルに対応しました
MQTTクライアント(パブリッシャー/サブスクライバー)として動作します。
本機器を経由することでIoT環境下で接点入力の通知/接点出力の制御が可能となります。

NEW! LINE通知できるようになりました
接点の状態変化をLINEで通知できます。また、定時の状態を通知することもできます。

NEW! HTTP リクエストにて接点情報をJSON形式のファイルで取得できます

NEW! ModbusTCPプロトコルに対応しました
本機器は、ModbusTCPサーバー(Modbusスレーブ)として動作し、ModbusTCPクライアント(Modbusマスタ)からのリクエストに応じて、接点の監視・制御ができます。

周囲湿度95%に対応
従来よりさらに厳しい湿度95%の条件で約1,000時間にもおよぶ環境試験を実施しクリアいたしました。これにより、航空関連、船舶関連、車載・道路関連など環境に厳しいところに設置いただけます。

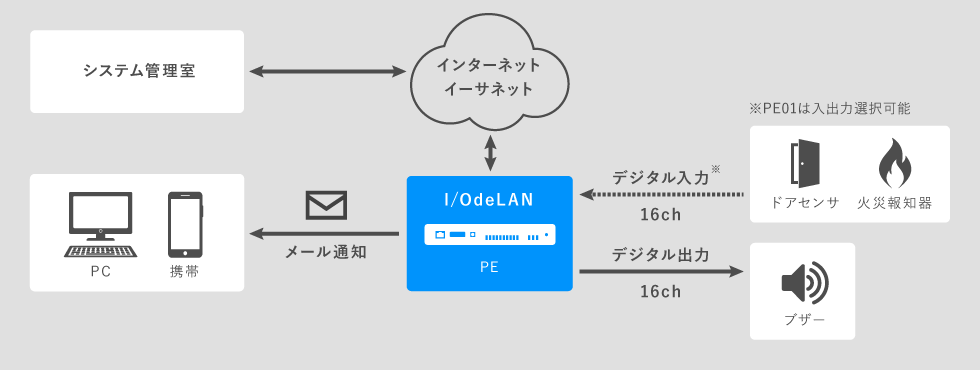

接続

新機能

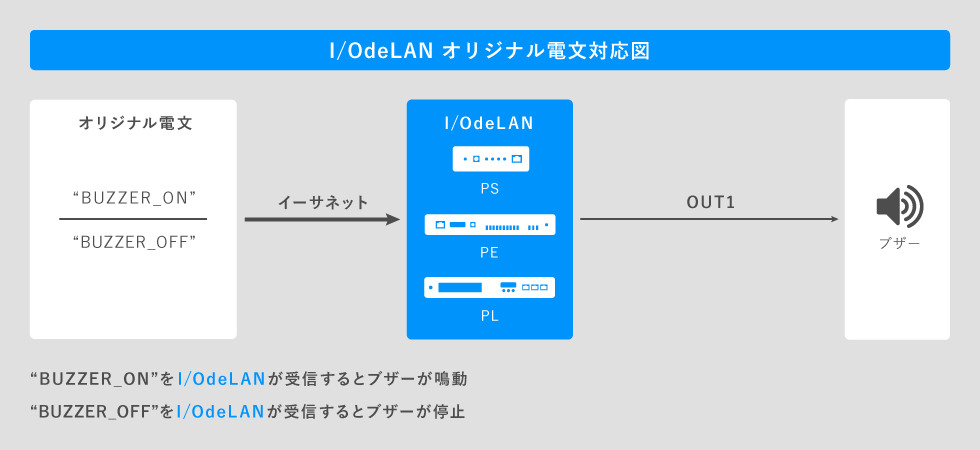

オリジナルコマンド機能

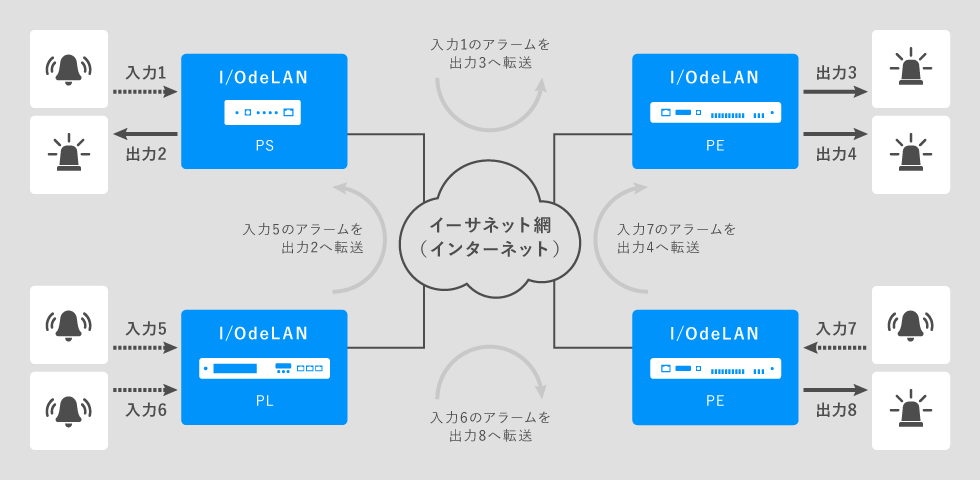

マルチ転送デジタル入力/出力モードの機能を拡張

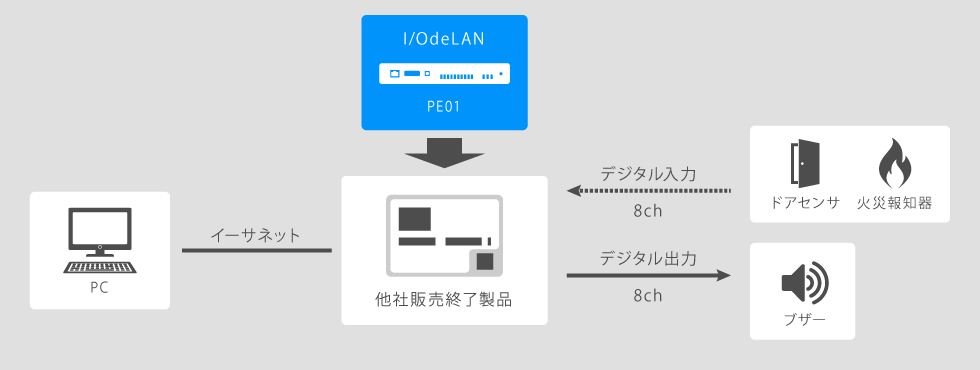

PW-601/101互換コマンドモード

固定時間出力機能(パルス入力－固定パルス出力機能)

※こちらの機能はPE01A固有の機能です。

出力ラッチ機能

※こちらの機能はPE01A固有の機能です。

セーフティ・死活監視機能

※こちらの機能はPE01A固有の機能です。

メール受信－指定文字列による出力制御機能(オリジナルメールコマンド)

※こちらの機能はPE01A固有の機能です。

MQTTクライアント機能

本機器はMQTTクライアント(パブリッシャー/サブスクライバー)として動作します。
パブリッシャーとして動作する場合、デジタル入力の状態変化によりMQTTブローカーに状態値のトピック情報を通知します。
また、サブスクライバーとして動作する場合、MQTTブローカーから通知されるトピック情報をもとにデジタル出力を制御します。
本機能により、本機器を経由してIoT環境下での使用が可能となります。

※サブスクライバー機能はPE01A固有の機能です。

接点入力によるHTTP CGI制御

HTTP通信によるCGI制御可能な機器に対して、接点入力で制御することが可能となります。

LINE通知機能

接点の状態変化をLINEで通知出来るようになりました。

JSON接点情報取得機能

HTTP リクエストにて接点情報をJSON形式のファイルで取得できます。

Modbus TCPサーバー機能

本機器は、Modbus TCPサーバーとして動作し、クライアントからのクエリにより接点の監視/制御ができます。

採用実績

こちらのページで更に多くの導入企業様をご紹介しています

特長

　1.VCCI classA準拠 各種ノイズ試験・環境試験クリア　(IEC61000シリーズ、JIS0704等)
　2.SNMPv1対応
　　SNMPエージェント機能をサポートしており、SNMPマネージャによる監視／制御が可能
　　イベント(本機器の電源投入やデジタル入力状態変化等)発生時にSNMPトラップを発生させることも可能
　3.メール対応
　　イベント発生時に、指定されたアドレスヘのメール送信が可能
　　メールの本文は任意の文字列が設定可能
　4.LANポート及びシリアルポートによる監視／制御
　　パソコン等のLANポートまたはシリアルポートから、本機器のデジタル入力監視／デジタル出力制御が可能
　5.Web対応
　　インターネットを通じて、パソコンのWebブラウザでの監視／制御が可能
　6.syslog対応 本機器の各種イベントをsyslogサーバーに送信可能
　7.産業用途向け
　　当社の産業用途向け規格である「イブネックシリーズ」に対応しており、防災・防犯や工場の管理など、
　　停止することが許されないシステムソリューションへの導入に適しています。
　8.RoHS指令対応

機能

　1.TCP/IP,UDP/IP通信による監視・制御
　2.SNMPエージェント機能
　3.SNMPマネージャー機能
　4.Webサーバ機能
　5.メールによる通知
　6.メールによる出力制御
　7.syslogによる情報収集
　8.RS-232C通信による監視・制御
　9.接点入力による他製品のCGI制御
　10.死活監視機能
　11.セーフティ機能
　12.MQTTクライアント機能
　13.MACアドレスロック機能
　14.SSL対応
　15.オリジナルコマンド機能
　16.固定時間出力機能
　17.出力ラッチ機能
　18.LINEによる通知
　19.JSON接点情報取得機能
　20.Modbus TCPサーバー機能

用途

　1.デジタル入出力(デジタルIO)を備えた機器に接続し、SNMPマネージャから監視／制御
　　(TCP、UDP、シリアルポートを使用した監視／制御も可能)
　2.ブザーや警報灯を制御している既存のシステムに接続し、携帯電話等へのメール送信機能を追加
　3.本機器を対にして設置し、スイッチの入力を対向側のブザーヘ出力
　4.LANポートまたはシリアルポートを持つパソコンに接続し、デジタル入出力ポートとして使用
　　(PCI接続やISA接続と異なり、OSに依存するようなドライバソフトは一切不要)
　5.LANポートまたはシリアルポートを持つ既存の機器に接続し、絶縁型デジタル入出力ポートとして使用

仕様

入出力	点数：16点（入出力選択） I/O状態表示LED：16点（入出力状態と連動して点灯） 入力：フォトカプラ入力（入力電圧　DC+12V　コモン共通） 出力：無電圧リレー接点出力（最大定格　DC+30V 1A、AC60V　0.5A） コネクタ：2段端子台　7.62mmピッチ　ネジM3仕様
イーサネット	インターフェース：CSMA/CD (IEEE802.3) コネクタ：RJ-45 通信速度：10/100Mbps　自動認識
RS-232C	通信速度：300bps～115.2kbps コネクタ：D-SUB9ピン（オス） フロー制御：RTS/CTSまたはなし
電源	AC85Ｖ～132V　50/60Hz
消費電力	20VA
外形寸法	257 (W) × 182 (D) × 39 (H) mm　B5版サイズ（突起物含まず）
動作環境	0℃～50℃　10%～95%RH（結露しないこと）
質量	約1.5kg

導入事例・活用事例

　・IO対向監視制御システム
　・ARCNET 接点入出力構成例
　・スマートフォン／PLCからI/OdeLANを監視＆制御
　・SCADA(スキャダ)システム拡張
　・屋外施設の停電検知メール通報システム
　・施設内警報システム
　・放送システム遠隔制御
　・表示盤制御システム
　・メール接点伝送
　・Jアラートシステム
　・温度記録計メール制御
　・ダム施設水道弁スイッチ制御
　・空港内ロッカー管理システム
　・地震通報システム
　・920MHz帯無線通信警報伝送システム
　・I/OdeLAN AIカメラCGI制御システム
　・Gメール監視/制御システム
　・I/OdeLAN PW-601システム
　・カスタム 公衆回線警報伝送
　・Exchange Onlineメール監視システム
　・ネットワーク監視システム
　・Zabbix監視システム
